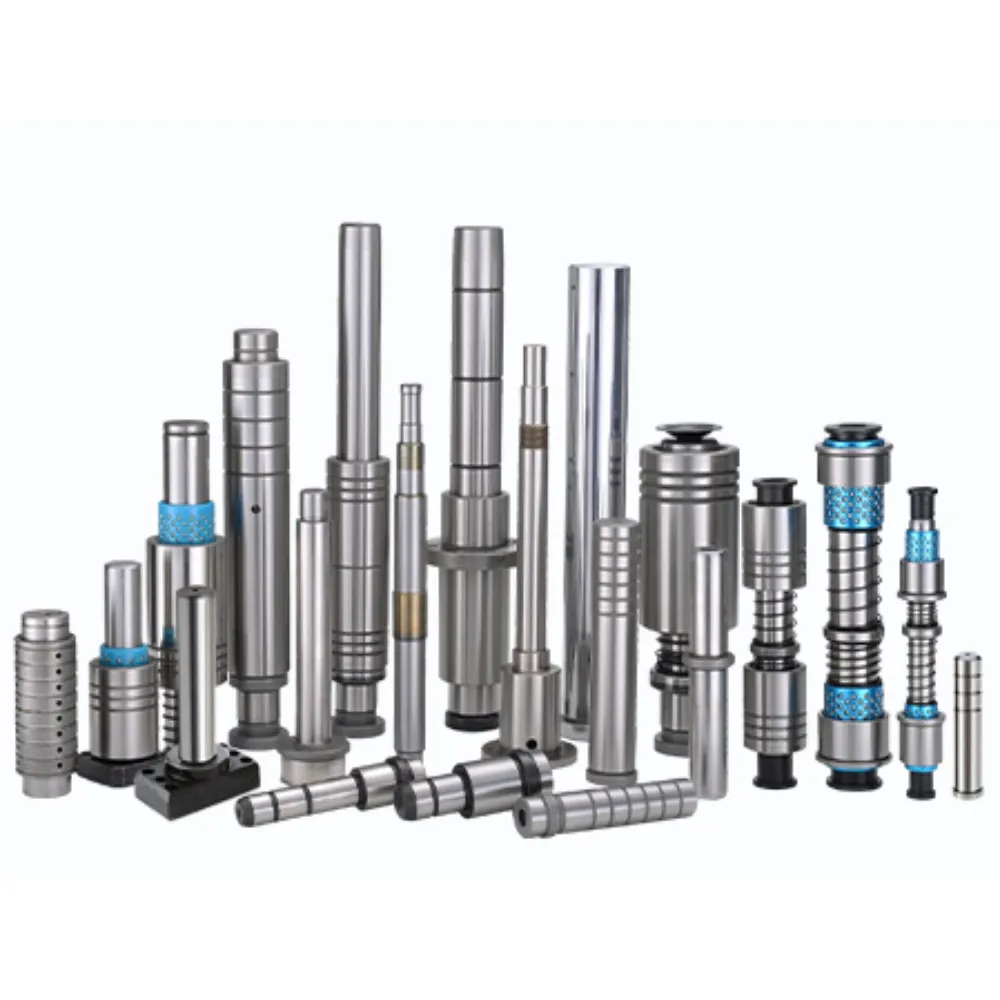

30-mm-Führungssäule
Die 30-mm-Führungssäule ist eine zentrale Positionierungskomponente, die in Präzisionsformen und industriellen Werkzeugsystemen verwendet wird. Sie gewährleistet eine genaue Ausrichtung zwischen beweglichen Formteilen und sorgt dabei für eine konstante Führungsleistung während wiederholter Produktionszyklen. Aus gehärtetem legiertem Stahl mit feiner Bearbeitung gefertigt, bietet er eine hohe strukturelle Festigkeit und stabilen Betrieb unter anspruchsvollen Umgebungen. Die Komponente ist für verschiedene Formbaugruppen geeignet und unterstützt zuverlässige Leistung sowohl bei Hochgeschwindigkeits-Stanz- als auch bei Spritzgießanwendungen.
Produktbeschreibung
Einleitung
Die 30-mm-Führungssäule ist eine präzisionsgefertigte Formkomponente, die eine genaue Ausrichtung und stabile Führung in industriellen Werkzeugsystemen gewährleisten soll. Er wird häufig in Spritzgussformen, Stanzformen und Druckgussanwendungen eingesetzt, bei denen eine einheitliche Positionierung zwischen oberen und unteren Formbaugruppen entscheidend ist. Hergestellt aus hochwertigem gehärtetem Stahl und mit feiner Schleifung verarbeitet, liefert er eine ausgezeichnete Maßgenauigkeit und langfristige Haltbarkeit unter kontinuierlichen Arbeitsbedingungen.
Mit hervorragender Verschleißfestigkeit und hoher Härte hilft die 30-mm-Führungssäule, die Reibung zu reduzieren und die Gesamteffizienz des Formbetriebs zu verbessern. Seine glatte Oberflächenoberfläche sorgt in Kombination mit Führungsbuchsen für stabile Bewegung, minimiert den mechanischen Verschleiß und verlängert die Lebensdauer des gesamten Formsystems. Das Produkt eignet sich für Hochgeschwindigkeits- und Hochlastproduktionsumgebungen und behält die Präzision auch nach wiederholten Zyklen.
Diese Leitsäule kann in Länge, Toleranz und Materialqualität angepasst werden, um unterschiedlichen industriellen Anforderungen gerecht zu werden. Er ist kompatibel mit internationalen Formnormen wie ISO, DIN und JIS und eignet sich somit für globale Anwendungen. Ob in der Automobilfertigung, Präzisionswerkzeugentwicklung oder automatisierten Produktionslinien – die 30-mm-Führungssäule bietet zuverlässige Leistung und konstante Genauigkeit für moderne Formsysteme.
Technische Daten
| Parameter | Wert |
|---|---|
| Durchmesser | 30 mm |
| Längenbereich | 100–1000 mm |
| Materialqualität | SUJ2 / 100Cr6 / GCr15 |
| Härte | 58–62 HRC |
| Oberflächenrauheit | Ra 0,2–0,8 μm |
| Geradlinigkeitstoleranz | ≤ 0,005 mm |
| Rundheitstoleranz | ≤ 0,003 mm |
| Wärmebehandlung | Durchgehärtet / gehärtet |
| Anwendungstyp | Mold alignment / die guiding |
| Arbeitsumgebung | Hochgeschwindigkeitsstanzen / Spritzgießen |
Drei zentrale Anpassungsaspekte, die auf Ihre Bedürfnisse zugeschnitten sind
Verschiedene Anpassungsmethoden werden angepasst, um unterschiedliche Anforderungen zu erfüllen.
Präzisionsfertigung, ausgezeichnete Qualität
Hohe dimensionale Stabilität
Die 30-mm-Führungssäule erhält unter hoher Last eine ausgezeichnete Maßkonsistenz, sorgt für eine präzise Ausrichtung der Form und reduziert Abweichungen während langfristiger kontinuierlicher industrieller Betriebszyklen.
Verbesserte Verschleißfestigkeit
Durch fortschrittliche Wärmebehandlung und Oberflächenbehandlung widersteht die Führungssäule effektiv Abrieb, minimiert Oberflächenschäden und verlängert die Lebensdauer in Hochreibungsformen.
Sanfte Führungsleistung
Präzises Schleifen sorgt für einen ultraglatten Oberflächenkontakt, ermöglicht stabile Bewegung mit Führungsbuchsen und reduziert Widerstand, Vibrationen und mechanischen Verschleiß während des Gussbetriebs.
Zuverlässige Hochlastunterstützung
Für anspruchsvolle Produktionsbedingungen konzipiert, bietet die Führungssäule eine starke strukturelle Integrität und bewahrt die genaue Positionierung auch unter hohem Druck sowie wiederholten Stanz- oder Einspritzzyklen.
Verfeinerter Service, verkürzte Lieferzeit
Von der Designprüfung bis zur Umsetzung bieten wir während des gesamten gesamten Prozesses eine gezielte Einzelbetreuung an.
Beratung → Bereitstellung von Zeichnungen → Designprüfung und Angebot → Auftragsbearbeitung → Qualitätsprüfung → pünktliche Lieferung → Nachverfolgung nach dem Verkauf
Unsere Vorteile
Gestützt auf über 25 Jahre Ingenieurerfahrung bietet unser Team umfassende Dienstleistungen – von maßgeschneidertem Formdesign und Präzisionsbearbeitung bis hin zur Serienproduktion – unterstützt von einem robusten Qualitätssicherungssystem und proaktivem Kundenservice. Zertifiziert nach ISO9001, ISO14001 und IATF 16949, streben wir stets nach Exzellenz in Qualität, Innovation und Kundenzufriedenheit.
Über 100.000 Einheiten auf Lager, mit 2-Stunden-Versand für Standardprodukte.
Implementierung eines dreistufigen Inspektionssystems – erste Materialkontrolle, In-Process-Inspektion und Endkontrolle.
Großer Bestand und schnelle Bearbeitung, was eine pünktliche Lieferung mit 100%iger Produktinspektion gewährleistet.
Anwendungsbereich
Die bevorzugte Wahl in verschiedenen Branchen.
FAQ
F1: Wofür wird eine 30-mm-Führungssäule verwendet?
Es wird für präzise Ausrichtung in Spritzgussformen, Stanzformen und Werkzeugsystemen verwendet, um eine stabile und präzise Formbewegung zu gewährleisten.
F2: Welche Materialien werden für Leitpfeiler verwendet?
Gängige Materialien sind gehärteter Stahl wie GCr15, SUJ2 oder 100Cr6, die eine hohe Festigkeit und Verschleißfestigkeit bieten.
F3: Kann die Länge individuell angepasst werden?
Ja, die 30-mm-Führungssäule kann in Länge, Toleranz und Spezifikationen je nach verschiedenen Formanforderungen angepasst werden.
F4: Ist es mit internationalen Standards kompatibel?
Ja, es ist kompatibel mit ISO-, DIN- und JIS-Standards und kann auch mit HASCO- und DME-Systemen übereinstimmen.
F5: Wie lang ist die Dienstzeit?
Mit angemessener Wärmebehandlung und Wartung bietet es eine lange Lebensdauer selbst unter hoher Last und hoher Produktionsfrequenz.
