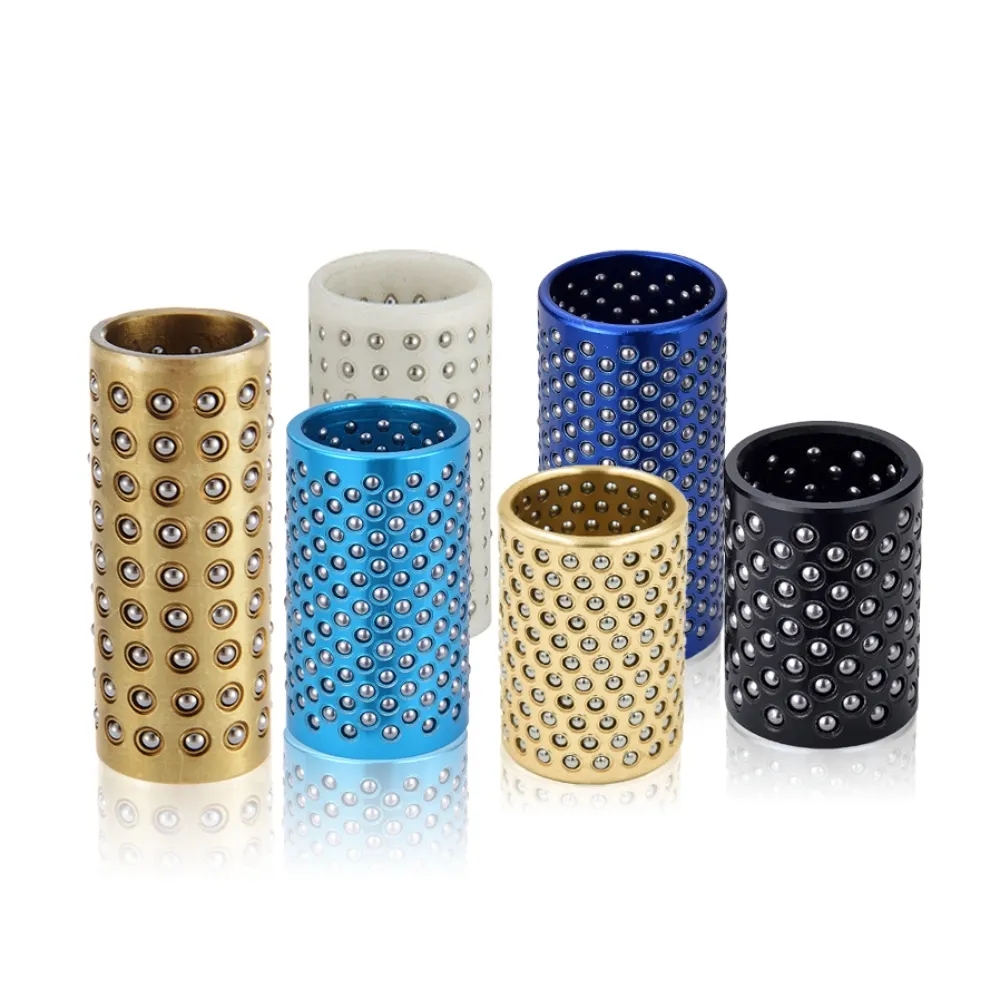

Kugellager-Führungsbuchse
Kugellager-Führungsbuchsen sind für Formsysteme konzipiert, die eine präzise und gleichmäßige lineare Bewegung zwischen den Bauteilen erfordern. Es verwendet Rollball-Technologie, um den traditionellen Gleitkontakt zu ersetzen, was die Bewegungseffizienz verbessert und den Widerstand bei wiederholten Betriebszyklen reduziert. Diese Struktur unterstützt stabile Leistung in Hochgeschwindigkeitsproduktionsumgebungen und gewährleistet eine konstante Steuerungsgenauigkeit und zuverlässiges mechanisches Verhalten in anspruchsvollen industriellen Anwendungen.
Produktbeschreibung
Einleitung
Die Kugellagerführungsbuchse ist eine präzise Bewegungskomponente, die in Formsystemen verwendet wird, um eine glatte und präzise lineare Führung zwischen beweglichen Teilen zu erreichen. Es ersetzt den traditionellen Gleitkontakt mit rollenden Kugelelementen, reduziert die Reibung erheblich und verbessert die Bewegungseffizienz während der Öffnung und Schließung der Form. Dies führt zu höherer Führungsgenauigkeit und stabilerer Leistung in Hochgeschwindigkeitsanwendungen in Industrien.
Die Struktur besteht aus hochfestem Lagerstahl und einem präzisionsbearbeiteten Käfig, der mehrere Stahlkugeln in kontrollierten Positionen hält. Während des Betriebs rollen die Kugeln entlang der Führungsoberfläche, wodurch der direkte Kontakt zwischen Metall und Metall minimiert wird. Dieses Design verbessert die Verschleißfestigkeit, reduziert die Wärmeentwicklung und gewährleistet eine konstante Leistung unter kontinuierlicher Last und wiederholenden Bewegungsbedingungen. Präzises Schleifen verbessert zusätzlich die Maßgenauigkeit und die gleichmäßige Bewegung.
Kugellagerführungsbuchsen werden häufig in Spritzgussbasen, Stanzformen, Progressivmatrizen, Kunststoffrahmen, Automobilformen, Druckgusssystemen und automatisierten Maschinen eingesetzt. Er eignet sich für Hochzyklus-Produktionsumgebungen, die geringe Reibung und hohe Positionsgenauigkeit erfordern. Kompatibel mit internationalen Normen wie MISUMI, HASCO, DME, DIN und ISO, kann es auch nach Zeichnungen oder spezifischen Anforderungen angepasst werden, was es zu einer effizienten Lösung zur Verbesserung der Formleistung, Verlängerung der Lebensdauer und zur Senkung der Wartungskosten macht.
Technische Daten
| Gegenstand | Beschreibung |
|---|---|
| Produktname | Kugellager-Führungsbuchse |
| Material | Lagerstahl / Legierungsstahl |
| Strukturtyp | Kugelkäfigtyp / Linearroll-Typ |
| Härte | HRC 58–62 |
| Oberflächenbehandlung | Präzisionsschleifen / Rostschutzbeschichtung |
| Bewegungstyp | Rollkontakt (geringe Reibung) |
| Toleranz | Hochpräziser Bearbeitungsstandard |
| Größenbereich | Standard- und individuelle Größen sind verfügbar |
| Dienstzeit | Lange Lebensdauer im Hochgeschwindigkeitsbetrieb |
Drei zentrale Anpassungsaspekte, die auf Ihre Bedürfnisse zugeschnitten sind
Verschiedene Anpassungsmethoden werden angepasst, um unterschiedliche Anforderungen zu erfüllen.
Präzisionsfertigung, ausgezeichnete Qualität
Optimierte Rollkontakteffizienz
Kugelelemente erzeugen Rollbewegung statt Gleitbewegung, was den Widerstand deutlich reduziert und die Energieeffizienz bei kontinuierlichen Gussbewegungen verbessert.
Verbesserte Hochgeschwindigkeitsstabilität
Die Präzisionskugelanordnung sorgt für kontrollierte Bewegung bei hohen Betriebsgeschwindigkeiten und gewährleistet so eine stabile Führungsleistung in sich wiederholenden Industriezyklen.
Reduzierter Wärmeentwicklungseffekt
Walzstrukturen minimieren die direkte Oberflächenreibung, verringern effektiv die Wärmeansammlung und verbessern die Haltbarkeit der Bauteile während langer Produktionslaufzeiten.
Verbesserte Positionswiederholbarkeit
Eine präzise Ballverfolgung sorgt für eine gleichmäßige lineare Bewegung und erhält eine hohe Positionsgenauigkeit über mehrere Gussbetriebszyklen hinweg.
Verfeinerter Service, verkürzte Lieferzeit
Von der Designprüfung bis zur Umsetzung bieten wir während des gesamten gesamten Prozesses eine gezielte Einzelbetreuung an.
Beratung → Bereitstellung von Zeichnungen → Designprüfung und Angebot → Auftragsbearbeitung → Qualitätsprüfung → pünktliche Lieferung → Nachverfolgung nach dem Verkauf
Unsere Vorteile
Gestützt auf über 25 Jahre Ingenieurerfahrung bietet unser Team umfassende Dienstleistungen – von maßgeschneidertem Formdesign und Präzisionsbearbeitung bis hin zur Serienproduktion – unterstützt von einem robusten Qualitätssicherungssystem und proaktivem Kundenservice. Zertifiziert nach ISO9001, ISO14001 und IATF 16949, streben wir stets nach Exzellenz in Qualität, Innovation und Kundenzufriedenheit.
Über 100.000 Einheiten auf Lager, mit 2-Stunden-Versand für Standardprodukte.
Implementierung eines dreistufigen Inspektionssystems – erste Materialkontrolle, In-Process-Inspektion und Endkontrolle.
Großer Bestand und schnelle Bearbeitung, was eine pünktliche Lieferung mit 100%iger Produktinspektion gewährleistet.
Anwendungsbereich
Die bevorzugte Wahl in verschiedenen Branchen.
FAQ
1. Wofür wird eine Kugellagerführungsbuchse verwendet?
Sie wird in Formsystemen eingesetzt, um eine glatte, reibungsarme lineare Führung zwischen beweglichen Bauteilen zu gewährleisten.
2. Worin unterscheidet es sich von herkömmlichen Führungsbuchsen?
Es verwendet rollende Kugelelemente anstelle von Gleitkontakt, was die Reibung deutlich reduziert und die Bewegungseffizienz verbessert.
3. Kann es in Hochgeschwindigkeitsanwendungen verwendet werden?
Ja, sie ist für stabile Leistung in Hochgeschwindigkeits- und Hochzyklus-Industrieformen konzipiert.
4. Welche Materialien werden in der Produktion verwendet?
Sie besteht typischerweise aus Lagerstahl und präzisionsgefrästen Bauteilen für Festigkeit und Haltbarkeit.
5. Kann es individuell angepasst werden?
Ja, OEM-Anpassungen sind möglich, einschließlich Größe, Struktur und Design basierend auf Zeichnungen.
