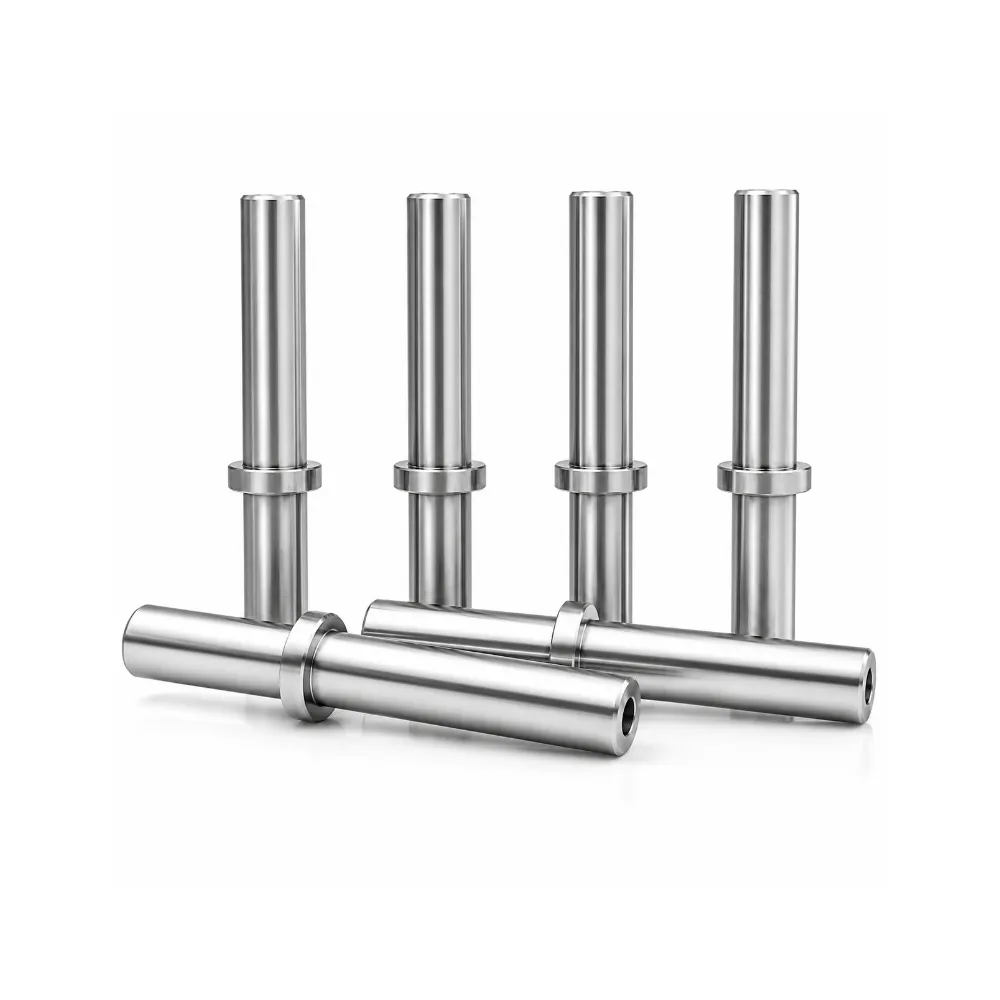

Kreuzinnerer Leitpfosten
Cross Inner Guide Post ist für präzise Innenpositionierung in Stanzwerkzeugen, Stempelwerkzeugen und kompakten Werkzeugbaugruppen konzipiert. Seine innere Querstruktur hilft dabei, die Werkzeugkomponenten sanft zu führen und gleichzeitig eine stabile Bewegung während wiederholter Produktionszyklen aufrechtzuerhalten. Hergestellt aus gehärtetem Lagerstahl und durch Präzisionsschleifen fertiggestellt, bietet es zuverlässige Festigkeit, Verschleißfestigkeit und maßliche Konsistenz.
- Spart Platz in kompakten Stempeln: Passt leicht in enge innere Werkzeugstrukturen.
- Führungsplatten mit besserer Kontrolle: Verbessert die Bewegungsgenauigkeit während des Werkzeugbetriebs.
- Bewältigt wiederholtes Stampfen: Bewahrt die Stabilität unter kontinuierlichen Produktionslasten.
- Unterstützt maßgeschneiderte Formkomponentendesigns: Er passt flexibel an unterschiedliche Werkzeuganforderungen.
Produktbeschreibung
Einleitung
Der Cross Inner Guide Post ist eine präzise Führungskomponente, die in Stanzwerkzeugen, Progressivmatrizen, Stempelwerkzeugen und Formführungssystemen verwendet wird. Er ist so konzipiert, dass er eine genaue interne Führung für Matrisplatten und bewegliche Formkomponenten bietet und so eine stabile Ausrichtung während wiederholter Produktionszyklen gewährleistet. Die kreuzförmige Innenstruktur unterstützt eine zuverlässige Positionierung, reduziert Bewegungsabweichungen und verbessert die Gesamtgenauigkeit der Werkzeuge in Präzisionsfertigungsanwendungen.
Hergestellt aus hochwertigem Lagerstahl wie SUJ2 oder GCr15, wird der Cross Inner Guide Post durch CNC-Bearbeitung, Wärmebehandlung, Präzisionsschleifen und Polieren verarbeitet. Diese Verfahren tragen dazu bei, hohe Härte, glatte Oberflächenoberfläche, ausgezeichnete Maßgenauigkeit und hohe Verschleißfestigkeit zu erreichen. Die Produktseite hebt hervor, dass dieser Typ von Leitfaden in Standardspezifikationen erhältlich ist, mit Lagerbestand und nicht-standardmäßiger Anpassung durch Zeichnung.
Kreuz-Innenführungsstifte werden häufig in Metallstanzwerkzeugen, Präzisionsstanzwerkzeugen, Automobil-Hardware-Formen, elektronischen Bauteilmatrizen, industriellen Umformwerkzeugen und maßgeschneiderten Formbaugruppen verwendet. Sie eignen sich für Anwendungen, die kompakte Innenführung, stabile Plattenbewegung und langfristige Werkzeugzuverlässigkeit erfordern. Standardgrößen können gängige Die-Strukturen unterstützen, während OEM- und Sondermaße für spezialisierte Produktionsanforderungen verfügbar sind.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Produktname | Kreuzinnerer Leitpfosten |
| Material | SUJ2 / GCr15 Lagerstahl |
| Oberflächenfinish | Präzisionsgeschliffen und poliert |
| Härte | HRC 58-62 |
| Durchmesserbereich | Ø6 mm – Ø50 mm |
| Längenbereich | 30 mm – 400 mm |
| Führungstyp | Interne Stanzenführung |
| Strukturtyp | Kreuz-Innenführungsdesign |
| Geradlinigkeit | ≤0.005 mm/100 mm |
| Oberflächenbehandlung | Hard Chrome Optional |
| Installationstyp | Pressanpassung / individuelle Montage |
| Präzisionsqualität | Hohe Präzision |
| Betriebszustand | Kontinuierlicher Stempelvorgang |
| Dienstzeit | Langfristige industrielle Nutzung |
| Anpassung | Standardmaterial / OEM-Zeichnung verfügbar |
Drei zentrale Anpassungsaspekte, die auf Ihre Bedürfnisse zugeschnitten sind
Verschiedene Anpassungsmethoden werden angepasst, um unterschiedliche Anforderungen zu erfüllen.
Präzisionsfertigung, ausgezeichnete Qualität
Kompakte interne Führungskonstruktion
Er ist für begrenzten Chipplatz konzipiert und bietet eine stabile interne Steuerung und trägt gleichzeitig dazu bei, eine effiziente Formstruktur und eine zuverlässige Bauteilbewegung zu gewährleisten.
Verbesserte Genauigkeit der Plattenbewegung
Unterstützt die kontrollierte Bewegung zwischen den Stanzplatten, hilft, den Versatz zu reduzieren, die Wiederholbarkeit zu verbessern und während der Stanzarbeiten eine gleichmäßige Positionierung zu gewährleisten.
Geeignet für Präzisionsstempelwerkzeuge
Funktioniert effektiv in Präzisionsstanzformen, bei denen eine genaue Innenführung, kompakte Montage und stabile Langzeitleistung erforderlich sind.
Flexible nicht-standardisierte Anpassung
Erhältlich für individuelle Zeichnungen und spezielle Spezifikationen, sodass Hersteller unterschiedliche Werkzeugstrukturen, Abmessungen und Produktionsanforderungen anpassen können.
Verfeinerter Service, verkürzte Lieferzeit
Von der Designprüfung bis zur Umsetzung bieten wir während des gesamten gesamten Prozesses eine gezielte Einzelbetreuung an.
Beratung → Bereitstellung von Zeichnungen → Designprüfung und Angebot → Auftragsbearbeitung → Qualitätsprüfung → pünktliche Lieferung → Nachverfolgung nach dem Verkauf
Unsere Vorteile
Gestützt auf über 25 Jahre Ingenieurerfahrung bietet unser Team umfassende Dienstleistungen – von maßgeschneidertem Formdesign und Präzisionsbearbeitung bis hin zur Serienproduktion – unterstützt von einem robusten Qualitätssicherungssystem und proaktivem Kundenservice. Zertifiziert nach ISO9001, ISO14001 und IATF 16949, streben wir stets nach Exzellenz in Qualität, Innovation und Kundenzufriedenheit.
Über 100.000 Einheiten auf Lager, mit 2-Stunden-Versand für Standardprodukte.
Implementierung eines dreistufigen Inspektionssystems – erste Materialkontrolle, In-Process-Inspektion und Endkontrolle.
Großer Bestand und schnelle Bearbeitung, was eine pünktliche Lieferung mit 100%iger Produktinspektion gewährleistet.
Anwendungsbereich
Die bevorzugte Wahl in verschiedenen Branchen.
FAQ
Was ist ein Cross Inner Guide Post?
Ein Cross Inner Guide Post ist eine präzise Führungskomponente, die in Stanzstempeln, Stempelwerkzeugen und kompakten Formbaugruppen verwendet wird, um bewegliche Platten zu steuern und eine genaue Positionierung zu gewährleisten.
Was ist die Funktion eines Cross Inner Guide Post?
Seine Hauptfunktion besteht darin, eine stabile innere Führung zu gewährleisten, Abweichungen der Plattenbewegung zu verringern, die Ausrichtungsgenauigkeit der Matrizen zu verbessern und einen reibungslosen Betrieb bei wiederholten Stanzzyklen zu unterstützen.
Welche Materialien werden häufig für Cross Inner Guide Posts verwendet?
Cross Inner Guide Posts werden üblicherweise aus SUJ2- oder GCr15-Lagerstahl gefertigt und bieten hohe Härte, starke Verschleißfestigkeit und zuverlässige Langzeitleistung.
Können Cross Inner Guide Posts individuell angepasst werden?
Ja. Individuelle Durchmesser, Längen, Toleranzen, Oberflächenbehandlungen und spezielle Strukturen können nach Kundenzeichnungen oder spezifischen Werkzeuganforderungen hergestellt werden.
Wo werden Cross Inner Guide Posts häufig verwendet?
Sie werden häufig in Metallstanzformen, Progressivmatrizen, Präzisionsstempeldüsen, Automobil-Hardware-Formen, elektronischen Bauteilwerkzeugen und maßgefertigten industriellen Formbaugruppen eingesetzt.
