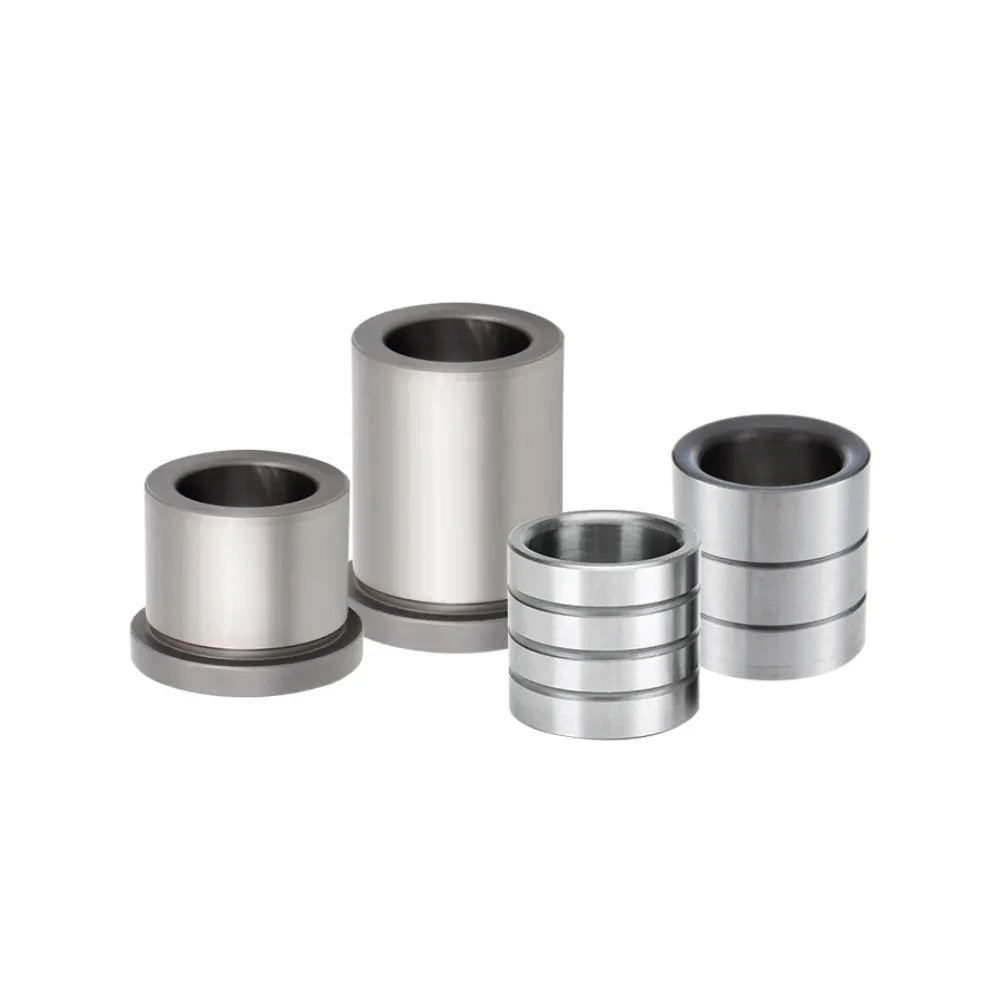

Auswurfplatten-Führungsbuchse
Die Auswurfplatten-Führungsleitung ist eine zentrale Formkomponente, die zur Unterstützung der kontrollierten Bewegung von Auswurfplatten innerhalb von Einspritzsystemen verwendet wird. Es hilft, während der Auswurfphase eine genaue Ausrichtung zu gewährleisten und gewährleistet einen stabilen Betrieb während wiederholter Formzyklen. Für den industriellen Einsatz konzipiert, liefert es zuverlässige Leistung, gleichmäßiges Bewegungsverhalten und zuverlässige Funktionalität in Präzisionswerkzeugumgebungen.
- Positionskontrolle: Verbessert die Genauigkeit der Auswerferverfolgung
- Zyklus-Konsistenz: Aufrechterhält einen einheitlichen Betriebsrhythmus
- Aufprallabsorption: Verringert den Schock während der Bewegung
- Wartungseffizienz: Senkt den Wartungsbedarf
Produktbeschreibung
Einleitung
Die Auswurfplatten-Führungsbuchse ist eine Präzisionsformkomponente, die eine genaue Ausrichtung und gleichmäßige Bewegung der Ausstoßplatten in Spritzguss- und Formensystemen gewährleisten soll. Es arbeitet zusammen mit Führungssäulen zusammen, um die stabile Position des Auswurfsystems während wiederholter Öffnungs- und Schließzyklen zu gewährleisten. Dies trägt dazu bei, die Gussgenauigkeit zu verbessern, mechanische Abweichungen zu verringern und eine gleichbleibende Produktionsqualität in großvolumigen Produktionsumgebungen sicherzustellen.
Hergestellt aus hochwertigem Lagerstahl oder gehärtetem Werkzeugstahl, bietet die Auswurfplattenführungsbuchse eine ausgezeichnete Verschleißfestigkeit, hohe Festigkeit und eine lange Lebensdauer. Fortschrittliche CNC-Bearbeitung, präzises Innenschleifen und Wärmebehandlung gewährleisten enge Maßtoleranzen bis zu ±0,002 mm. Die fein polierte Innenfläche reduziert aktiv die Reibung zwischen den beweglichen Bauteilen und ermöglicht eine sanfte Führungsleistung auch bei kontinuierlichem Hochgeschwindigkeitsbetrieb. Dies erhöht die Systemstabilität und reduziert den Wartungsbedarf bei Langzeitnutzung.
Ejektorplattenführungsbuchsen werden weit verbreitet im Spritzgießen, in der Herstellung von Kunststoffprodukten, in Automobilkomponenten, Haushaltsgeräteteilen und in präzisen industriellen Werkzeugsystemen eingesetzt. Er eignet sich sowohl für Standard-Formböden als auch für individuell angepasste Formstrukturen und bietet flexible Designoptionen wie Innendurchmesser, Außendurchmesser, Länge und Schmierfunktionen. Seine zuverlässige Leistung macht es zu einer unverzichtbaren Komponente, um eine stabile Auswurfbewegung aufrechtzuerhalten, die Formeffizienz zu verbessern und eine langfristige Betriebsdauer in anspruchsvollen Industrieumgebungen zu gewährleisten.
Technische Daten
| Gegenstand | Beschreibung |
|---|---|
| Produktname | Auswurfplatten-Führungsbuchse |
| Material | Lagerstahl / gehärteter Werkzeugstahl |
| Härte | HRC 58–62 |
| Toleranz | ±0,002 mm |
| Innendurchmesser | Standard oder maßgeschneidert |
| Außendurchmesser | Standard oder maßgeschneidert |
| Länge | Angepasst |
| Oberflächenfinish | Präzisionsgeschliffen / Poliert |
| Schmiertyp | Ölrille optional |
| Herstellungsprozess | CNC-Bearbeitung, Schleifen, Wärmebehandlung |
| Anpassung | OEM / ODM verfügbar |
Drei zentrale Anpassungsaspekte, die auf Ihre Bedürfnisse zugeschnitten sind
Verschiedene Anpassungsmethoden werden angepasst, um unterschiedliche Anforderungen zu erfüllen.
Präzisionsfertigung, ausgezeichnete Qualität
Präzise Ausrichtung des Auswurfs
Die Auswurfplatten-Führungsbuchse sorgt für eine präzise Positionierung der Auswurfplatten beim Öffnen und Schließen der Form, was hilft, eine stabile Bewegung zu gewährleisten und Fehlausrichtungen bei wiederholten Spritzgusszyklen zu reduzieren.
Gleichmäßiger Zyklusbetrieb
Es unterstützt eine gleichmäßige Bewegung des Auswurfsystems, ermöglicht stabile Leistung während der kontinuierlichen Produktion und verbessert die Gesamteffizienz in Hochgeschwindigkeits-Gussumgebungen.
Hohe Tragfestigkeit
Hergestellt aus gehärteten Stahlmaterialien, hält es wiederholten mechanischen Belastungen und Aufprallbelastungen stand, was eine zuverlässige Haltbarkeit in anspruchsvollen industriellen Anwendungen gewährleistet.
Reduzierter Reibungsverlust
Präzisionsbearbeitete Innenflächen minimieren den Kontaktwiderstand, fördern eine sanftere Bewegung und verbessern die Energieeffizienz und verlängern die Lebensdauer der Bauteile.
Verfeinerter Service, verkürzte Lieferzeit
Von der Designprüfung bis zur Umsetzung bieten wir während des gesamten gesamten Prozesses eine gezielte Einzelbetreuung an.
Beratung → Bereitstellung von Zeichnungen → Designprüfung und Angebot → Auftragsbearbeitung → Qualitätsprüfung → pünktliche Lieferung → Nachverfolgung nach dem Verkauf
Unsere Vorteile
Gestützt auf über 25 Jahre Ingenieurerfahrung bietet unser Team umfassende Dienstleistungen – von maßgeschneidertem Formdesign und Präzisionsbearbeitung bis hin zur Serienproduktion – unterstützt von einem robusten Qualitätssicherungssystem und proaktivem Kundenservice. Zertifiziert nach ISO9001, ISO14001 und IATF 16949, streben wir stets nach Exzellenz in Qualität, Innovation und Kundenzufriedenheit.
Über 100.000 Einheiten auf Lager, mit 2-Stunden-Versand für Standardprodukte.
Implementierung eines dreistufigen Inspektionssystems – erste Materialkontrolle, In-Process-Inspektion und Endkontrolle.
Großer Bestand und schnelle Bearbeitung, was eine pünktliche Lieferung mit 100%iger Produktinspektion gewährleistet.
Anwendungsbereich
Die bevorzugte Wahl in verschiedenen Branchen.
Häufig gestellte Fragen
1. Wofür wird eine Auswurfplatten-Führungsbuchse verwendet?
Sie wird in Spritzgusssystemen verwendet, um die Bewegung der Auswurfplatten während des Auswurfprozesses zu steuern und zu stabilisieren.
2. Wie funktioniert eine Auswurfplatten-Führungsbuchse?
Er arbeitet mit Führungssäulen zusammen, um eine präzise Ausrichtung und eine gleichmäßige lineare Bewegung des Auswurfsystems zu gewährleisten.
3. Welche Materialien werden für die Auswurfplattenführungsbuchse verwendet?
Sie besteht typischerweise aus gehärtetem Stahl oder Lagerstahl für hohe Festigkeit und Verschleißfestigkeit.
4. Wo wird die Auswurfplatten-Führungsbuchse üblicherweise angebracht?
Es wird häufig in Kunststoffspritzgussformen, Autoteilen, Haushaltsgeräten und Präzisionswerkzeugsystemen eingesetzt.
5. Kann die Führungsbuchse der Auswurfplatte individuell angepasst werden?
Ja, es kann in Größe, Toleranz, Material und Schmierungsdesign je nach Anwendungsbedarf angepasst werden.
