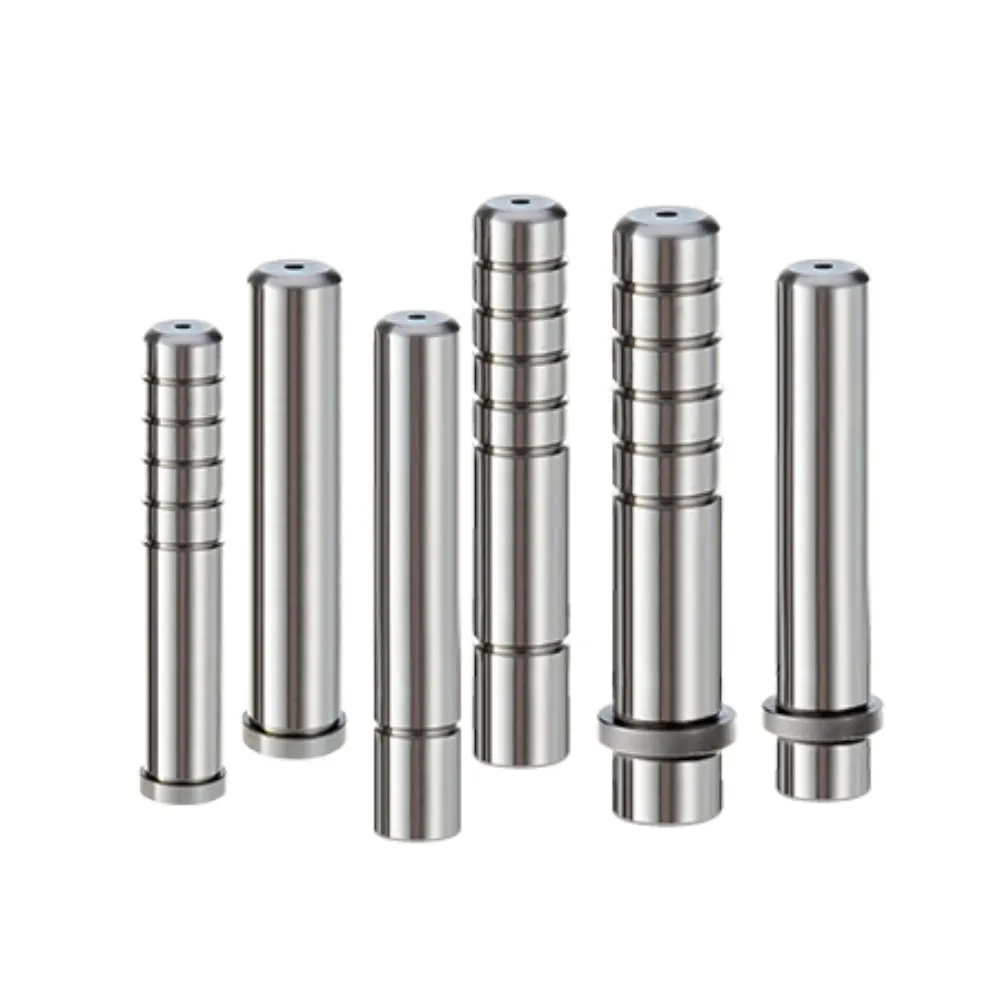

Leitsäule der Auswurfplatte
Der Auswurfplatten-Führungssäule ist ein zentrales Positionierungselement, das in Formauswurfsystemen verwendet wird, um die kontrollierte Bewegung der Auswurfkomponenten aufrechtzuerhalten. Sie gewährleistet eine genaue Ausrichtung zwischen bewegten Platten während jedes Gusszyklus und unterstützt einen stabilen Betrieb in Spritzgussgeräten. Hergestellt aus wärmebehandeltem legiertem Stahl, bietet es eine zuverlässige strukturelle Festigkeit und konstante Leistung unter wiederholter Belastung. Seine präzisionsfertige Oberfläche hilft, die Reibung zu reduzieren und unterstützt einen effizienten Betrieb in automatisierten industriellen Produktionsumgebungen, die langfristige Stabilität erfordern.
- Präzises vertikales Bewegungsführungssystem: Stellt eine stabile Steuerung der Auswurfplattenbahn sicher.
- Leistung mit hoher struktureller Steifigkeit: Hält die Festigkeit unter kontinuierlicher Betriebsbelastung
- Minimierte Reibungskontaktoberfläche: Verringert den Verschleiß bei wiederholten Gusszyklen
- Konsistente langfristige Ausrichtung: Garantiert eine stabile Positionsgenauigkeit über die Zeit
Produktbeschreibung
Einleitung
Die Auswurfplatten-Führungssäule ist ein präzisionstechnisch entwickeltes Formbauteil, das eine genaue Ausrichtung und kontrollierte Bewegung von Ausstoß- und Ableiterplatten in Spritzgusssystemen gewährleistet. Es spielt eine Schlüsselrolle bei der Aufrechterhaltung der Stabilität während der Öffnungs- und Schließungszyklen der Form, wodurch der Auswurfmechanismus reibungslos und gleichmäßig funktioniert. Dies macht sie zu einem unverzichtbaren Bestandteil hochpräziser Formbaugruppen, die in modernen Produktionsumgebungen verwendet werden.
Hergestellt aus gehärtetem legiertem Stahl mit feinen Schleifverfahren, bietet die Auswurfplattenführungssäule ausgezeichnete Festigkeit, Verschleißfestigkeit und Maßstabilität. Seine glatte Oberfläche reduziert die Reibung zwischen beweglichen Komponenten, minimiert den mechanischen Verschleiß und verbessert die Effizienz des Formbetriebs. Die robuste Struktur gewährleistet eine zuverlässige Leistung auch unter Hochgeschwindigkeits- und Hochlastbedingungen und eignet sich somit für den kontinuierlichen industriellen Einsatz.
Die Ausstoßplatten-Führungssäule kann in Durchmesser, Länge und Toleranz angepasst werden, um spezifische Anforderungen des Formdesigns zu erfüllen. Es ist mit internationalen Normen wie ISO, DIN und JIS kompatibel und kann auch nach OEM-Zeichnungen produziert werden. Weit verbreitet in Spritzgussformen, Kunststoffteilen von Automobilen und präzisen industriellen Werkzeugsystemen, bietet es stabile Führungsleistung und eine lange Lebensdauer in anspruchsvollen Produktionsanwendungen.
Technische Daten
| Gegenstand | Beschreibung |
|---|---|
| Produktname | Leitsäule der Auswurfplatte |
| Art | Schimmel-Leitfaden |
| Material | SUJ2 / GCr15 / 100Cr6 / SKD Stahl |
| Härte | HRC 58–62 |
| Oberflächenbehandlung | Präzisionsschleifen / Wärmebehandlung |
| Geradlinigkeit | ≤ 0,005 mm |
| Rundung | ≤ 0,003 mm |
| Konzentrizität | ≤ 0,01 mm |
| Längenbereich | 100 mm – 1000 mm (anpassbar) |
| Toleranz | ISO/DIN-Standard oder OEM-Zeichnung |
Drei zentrale Anpassungsaspekte, die auf Ihre Bedürfnisse zugeschnitten sind
Verschiedene Anpassungsmethoden werden angepasst, um unterschiedliche Anforderungen zu erfüllen.
Präzisionsfertigung, ausgezeichnete Qualität
Stabile Ausrichtungsregelung für Auswurf
Gewährleistet eine genaue Positionierung der Auswurfplatten während der gesamten Formzyklen, sorgt für eine konstante Bewegungsgenauigkeit und reduziert das Risiko von Fehlausrichtungen bei wiederholten Hochgeschwindigkeits-Spritzgussoperationen.
Verbesserte mechanische Lastverteilung
Verteilt die Einsatzkräfte gleichmäßig auf die Leitflächen, reduziert die lokale Spannungskonzentration und verbessert die strukturelle Stabilität unter kontinuierlichen Formarbeitsbedingungen.
Verbesserter Schutz vor Oberflächenverschleiß
Präzises Schleifen und Wärmebehandlung verbessern die Oberflächenhärte, reduzieren Abscheißschäden und erhalten die langfristige Haltbarkeit in Formumgebungen mit hoher Reibung.
Optimierte Werkzeugbetriebseffizienz
Unterstützt eine sanftere Bewegung der Auswurfplatten, reduziert den Widerstand und verkürzt die Zykluszeit in automatisierten Spritzgussproduktionssystemen.
Verfeinerter Service, verkürzte Lieferzeit
Von der Designprüfung bis zur Umsetzung bieten wir während des gesamten gesamten Prozesses eine gezielte Einzelbetreuung an.
Beratung → Bereitstellung von Zeichnungen → Designprüfung und Angebot → Auftragsbearbeitung → Qualitätsprüfung → pünktliche Lieferung → Nachverfolgung nach dem Verkauf
Unsere Vorteile
Gestützt auf über 25 Jahre Ingenieurerfahrung bietet unser Team umfassende Dienstleistungen – von maßgeschneidertem Formdesign und Präzisionsbearbeitung bis hin zur Serienproduktion – unterstützt von einem robusten Qualitätssicherungssystem und proaktivem Kundenservice. Zertifiziert nach ISO9001, ISO14001 und IATF 16949, streben wir stets nach Exzellenz in Qualität, Innovation und Kundenzufriedenheit.
Über 100.000 Einheiten auf Lager, mit 2-Stunden-Versand für Standardprodukte.
Implementierung eines dreistufigen Inspektionssystems – erste Materialkontrolle, In-Process-Inspektion und Endkontrolle.
Großer Bestand und schnelle Bearbeitung, was eine pünktliche Lieferung mit 100%iger Produktinspektion gewährleistet.
Anwendungsbereich
Die bevorzugte Wahl in verschiedenen Branchen.
Häufig gestellte Fragen
F1: Wofür wird eine Auswurfplatten-Führungssäule verwendet?
Sie wird verwendet, um Auswurfplatten in Spritzformen zu führen und zu stützen und so eine präzise und stabile Bewegung beim Öffnen und Schließen der Form sicherzustellen.
F2: Welche Materialien werden für dieses Produkt verwendet?
Es besteht typischerweise aus gehärtetem Stahl wie GCr15, SUJ2 oder 100Cr6 und bietet eine hohe Festigkeit und Verschleißfestigkeit.
F3: Kann es angepasst werden?
Ja, Durchmesser, Länge, Toleranz und Oberflächenbehandlung können je nach den Anforderungen des Formdesigns angepasst werden.
F4: Ist es mit internationalen Standards kompatibel?
Ja, es ist kompatibel mit ISO-, DIN- und JIS-Standards und kann mit den meisten globalen Guss-Basissystemen übereinstimmen.
F5: Wo wird es häufig verwendet?
Es wird weit verbreitet im Spritzguss, in der Herstellung von Automobilteilen, in Präzisionsgussformen und in industriellen Automatisierungssystemen eingesetzt.
