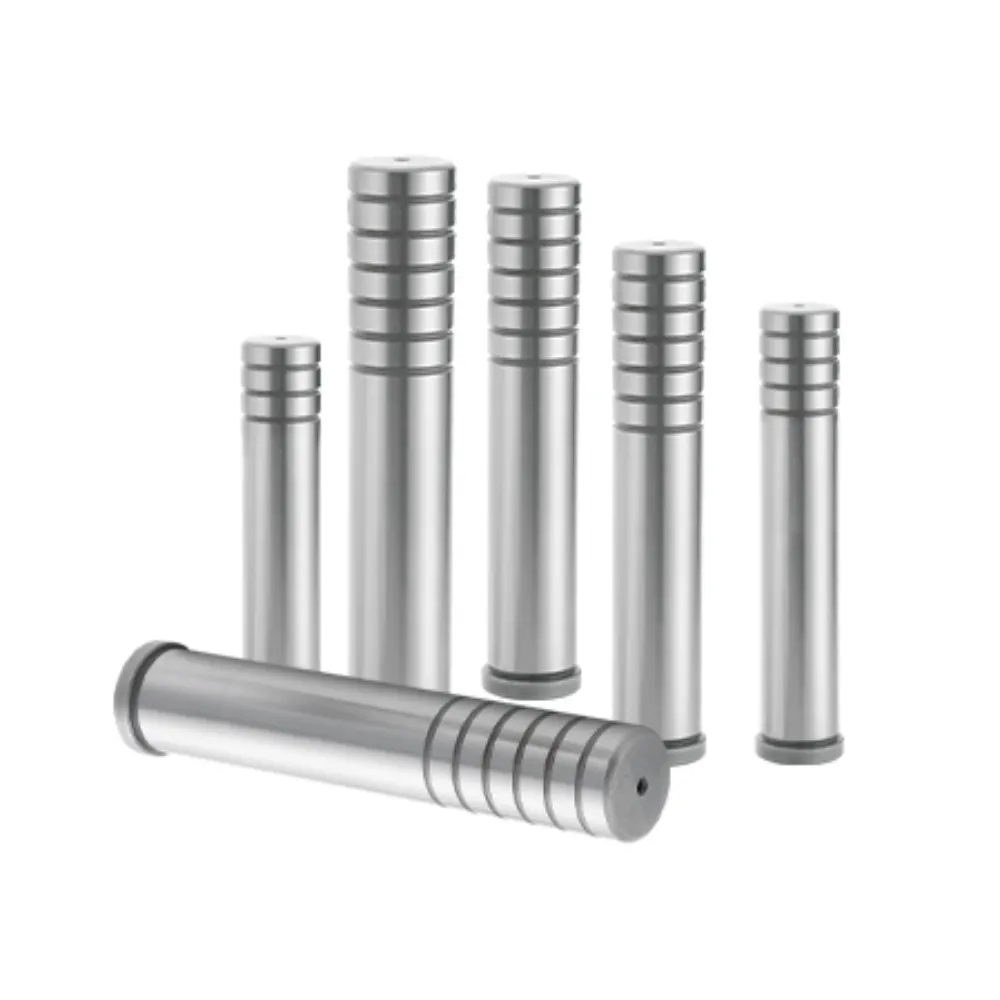

Untere Leitpfeiler
Die untere Führungssäule wird in Formbasisbaugruppen verwendet, um eine präzise Ausrichtung zwischen beweglichen Formabschnitten zu unterstützen. Sie spielt eine wichtige Rolle bei der Sicherstellung einer stabilen Führung während der Spritzgusszyklen, Hilft, eine gleichmäßige Positionierung und einen reibungslosen mechanischen Betrieb zu gewährleisten. Hergestellt aus wärmebehandeltem Stahl, Es bietet zuverlässige Festigkeit und Widerstand gegen Verformungen. Seine fein bearbeitete Oberfläche reduziert die Reibung und unterstützt eine konstante Leistung, wodurch es für kontinuierliche industrielle Produktionsumgebungen geeignet ist, die eine präzise Steuerung der Formbewegung erfordern.
- Präzisions-Basisausrichtungs-Genauigkeitsregelung: Bewahrt eine exakte Stabilität der Formpositionierung
- Hohe tragende Tragfestigkeit: Unterstützt den Betriebsdruck bei hohem Gussmal
- Optimierte Gleitkontaktleistung: Verringert die Reibung während der Bewegungszyklen
- Konsistente Zuverlässigkeit des Produktionszyklus: Gewährleistet einen stabilen Betrieb über lange Laufzeiten
Produktbeschreibung
Einleitung
Die untere Führungssäule ist eine Präzisionskomponente, die in Formbasissystemen verwendet wird, um eine genaue Ausrichtung zwischen oberer und unterer Formhälften sicherzustellen. Sie wird auf der unteren Formplatte installiert und dient während der Spritzgießarbeiten als Teil des Führungssystems. Seine Hauptfunktion besteht darin, eine stabile Positionierung und eine gleichmäßige Bewegung während wiederholter Öffnungs- und Schließzyklen aufrechtzuerhalten, Dies trägt dazu bei, die Gesamtgenauigkeit der Form und die betriebliche Konsistenz zu verbessern.
Hergestellt aus hochwertigem, gehärtetem legiertem Stahl mit Präzisionsschleifen, Die untere Führungssäule sorgt für ausgezeichnete Festigkeit, Verschleißfestigkeit, und dimensionale Stabilität. Die fein verarbeitete Oberfläche reduziert die Reibung zwischen beweglichen Bauteilen, Sicherstellung einer reibungslosen Führungsleistung auch unter kontinuierlichen Hochlastproduktionsbedingungen. Dies erhöht die Zuverlässigkeit des Gussbetriebs und trägt dazu bei, die Lebensdauer des gesamten Werkzeugsystems zu verlängern.
Die untere Führungssäule kann im Durchmesser angepasst werden, Länge, und Toleranzen zur Erfüllung spezifischer Formdesignanforderungen. Es ist mit internationalen Normen wie ISO kompatibel, VON, und JIS, und kann auch nach OEM-Spezifikationen hergestellt werden. Weit verbreitet in Automobilformen verwendet, Kunststoffinjektionssysteme, und industrielle Werkzeugausrüstung, Es liefert eine gleichbleibende Ausrichtungsleistung und eine verlässliche Haltbarkeit in modernen Produktionsumgebungen.
Technische Daten
| Gegenstand | Beschreibung |
|---|---|
| Produktname | Untere Leitpfeiler |
| Art | Unterer / unterer Führungspfosten |
| Material | SUJ2 / GCr15 / 100Cr6 / SKD Stahl |
| Härte | HRC 58–62 |
| Oberflächenbehandlung | Präzisionsschleifen / Wärmebehandlung |
| Geradlinigkeit | ≤ 0.005 mm |
| Rundung | ≤ 0.003 mm |
| Konzentrizität | ≤ 0.01 mm |
| Längenbereich | 100 mm – 1000 mm (Anpassbar) |
| Toleranz | ISO/DIN-Standard oder OEM-Zeichnung |
Drei zentrale Anpassungsaspekte, Auf Ihre Bedürfnisse zugeschnitten
Verschiedene Anpassungsmethoden anpassen, um unterschiedliche Anforderungen zu erfüllen.
Präzisionsfertigung, Ausgezeichnete Qualität
Stabile Formbasispositionierung
Gewährleistet eine sichere Positionierung der unteren Formstruktur, Aufrechterhaltung der konstanten Ausrichtungsgenauigkeit während wiederholter Öffnungs- und Schließzyklen in Spritzgussverfahren.
Verbesserte strukturelle Lastunterstützung
Bietet starke Unterstützung für Formbasiskomponenten, Gleichmäßige Verteilung der mechanischen Kraft und Reduzierung der Spannungskonzentration während Hochdruckproduktionsprozessen.
Verbesserte Verschleißfestigkeit
Die gehärtete Oberflächenbehandlung minimiert Abrieb, Aufrechterhaltung eines gleichmäßigen Führungskontakts und Verlängerung der Lebensdauer unter kontinuierlichen industriellen Betriebsbedingungen.
Zuverlässige langfristige Betriebsstabilität
Bleibt über längere Produktionsperioden eine konstante Führungsgenauigkeit, Sicherstellung einer verlässlichen Leistung und Reduzierung der Wartungshäufigkeit in Formsystemen.
Verfeinerter Dienst, Verkürzte Lieferzeit
Von der Entwurfsprüfung bis zur Durchführung, Wir bieten während des gesamten Prozesses eine gezielte Einzelnachbetreuung an.
Beratung → Bereitstellung von Zeichnungen → Designprüfung & Angebot → Auftragsbearbeitung → Qualitätskontrolle → pünktliche Lieferung → Nachverfolgung nach dem Verkauf
Unsere Vorteile
Gestützt auf über 25 Jahre Ingenieurserfahrung, Unser Team bietet umfassende Dienstleistungen – von individueller Formgestaltung und Präzisionsbearbeitung bis hin zur Serienfertigung – unterstützt durch ein robustes Qualitätssicherungssystem und proaktiven Kundenservice. Zertifiziert nach ISO9001, ISO14001, und IATF 16949, Wir streben kontinuierlich nach Exzellenz in Qualität, Innovation, und Kundenzufriedenheit.
Über 100,000 Einheiten im Lager, mit 2-Stunden-Versand für Standardprodukte.
Implementierung eines dreistufigen Inspektionssystems – erste Materialprüfung, In-Process-Inspektion, und Endabschlussprüfung.
Großer Bestand und schnelle Bearbeitung, Sicherstellung der pünktlichen Lieferung durch 100%ige Produktinspektion.
Anwendungsbereich
Die bevorzugte Wahl in verschiedenen Branchen.
FAQ
F1: Wofür wird eine untere Führungssäule verwendet??
Sie wird in Formbasissystemen verwendet, um eine präzise Ausrichtung zwischen oberen und unteren Formkomponenten während des Betriebs sicherzustellen.
F2: Welche Materialien werden häufig verwendet??
Es wird typischerweise aus gehärtetem Stahl wie GCr15 gefertigt, SUJ2, oder 100Cr6, bietet Festigkeit und Verschleißfestigkeit.
F3: Kann es angepasst werden??
Ja, Durchmesser, Länge, und die Toleranz kann je nach verschiedenen Anforderungen des Formdesigns angepasst werden.
F4: Ist es mit Standardformsystemen kompatibel??
Ja, es ist mit ISO kompatibel., VON, und JIS-Standards und passt zu den meisten Spritzguss-Basissystemen.
F5: Wo wird es häufig verwendet??
Es wird häufig in Automobilformen eingesetzt, Kunststoffspritzgussformen, und industrielle Werkzeugsysteme, die eine genaue Ausrichtung erfordern.
