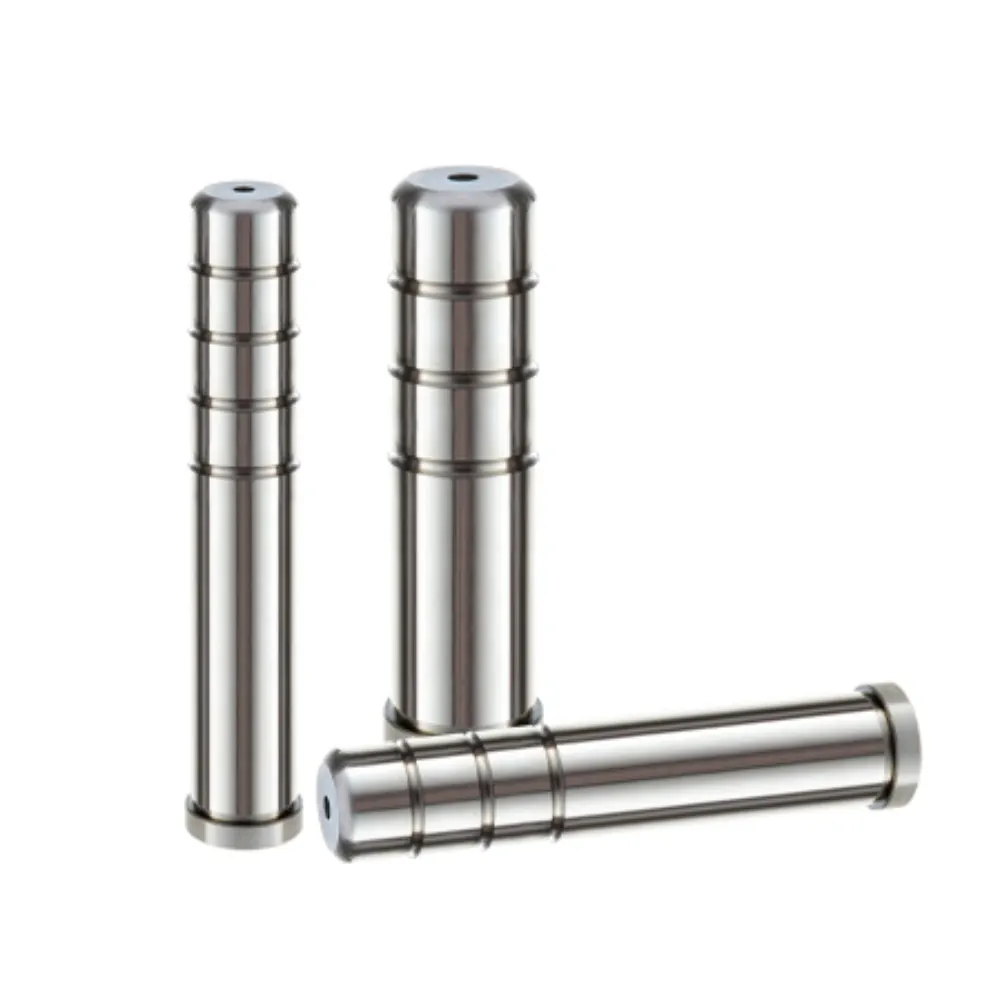

Formstopp-Leitsäule
Die Führungssäule des Formstopps ist eine funktionale Formkomponente, die dazu dient, die Bewegung innerhalb von Spritzgusssystemen zu regulieren und einzuschränken. Es stellt sicher, dass Formplatten innerhalb eines definierten Bereichs arbeiten, was hilft, übermäßige Bewegungen zu vermeiden und eine stabile mechanische Koordination aufrechtzuerhalten. Aus wärmebehandeltem Stahl gefertigt, bietet er zuverlässige strukturelle Festigkeit und gleichmäßige Leistung. Seine präzisionsgefertigte Oberfläche unterstützt eine sanfte Interaktion mit den Verbindungsteilen, verbessert die Betriebsstabilität und gewährleistet eine zuverlässige Funktion in kontinuierlichen industriellen Produktionsumgebungen, die kontrollierte Bewegungsgenauigkeit erfordern.
- Präzises Design der Bewegungsbereichsbeschränkung: Verhindert übermäßige Schimmelbewegung effektiv
- Verbesserte Aufprallkraftabsorptionsfähigkeit: Reduziert plötzlichen mechanischen Schockschaden
- Stabile mechanische Positionierung: Sorgt für eine genaue Ausrichtung während der Zyklen
- Verbesserte Betriebshaltbarkeit: Verlängert die Lebensdauer bei starker Nutzung
Produktbeschreibung
Einleitung
Die Führungssäule des Gussstopps ist eine Präzisionskomponente, die in Spritzgusssystemen verwendet wird, um den Bewegungshub von Gussplatten zu steuern und zu begrenzen. Es sorgt für eine genaue Positionierung beim Öffnen und Schließen der Form, wodurch Überbewegungen und mechanische Interferenzen zwischen den Bauteilen verhindert werden. Diese Funktion verbessert die Betriebssicherheit und sorgt für eine konstante Leistung in Präzisionswerkzeuganwendungen, bei denen kontrollierte Bewegungen unerlässlich sind.
Hergestellt aus gehärtetem legiertem Stahl mit Präzisionsschleifen, bietet die Führungssäule des Formstopps ausgezeichnete Festigkeit, Verschleißfestigkeit und Maßgenauigkeit. Seine glatte Oberflächenoberfläche reduziert die Reibung beim Kontakt mit passenden Teilen, was dazu beiträgt, den mechanischen Verschleiß zu minimieren und die Lebensdauer des Formsystems zu verlängern. Die stabile Struktur gewährleistet einen zuverlässigen Betrieb auch bei wiederholten Hochlast-Produktionszyklen.
Die Führungssäule des Formstopps kann in Durchmesser, Länge und Toleranz entsprechend den spezifischen Anforderungen des Formdesigns angepasst werden. Sie ist mit internationalen Normen wie ISO, DIN und JIS kompatibel und kann auch auf Basis von OEM-Zeichnungen hergestellt werden. Weit verbreitet in Automobilformen, präzisen Kunststoffspritzsystemen und industriellen Werkzeuggeräten, bietet es eine zuverlässige Schlagkontrolle und langfristige Stabilität in modernen Fertigungsumgebungen.
Technische Daten
| Gegenstand | Beschreibung |
|---|---|
| Produktname | Formstopp-Leitsäule |
| Typ | Limit / Stop Leitfaden |
| Material | SUJ2 / GCr15 / 100Cr6 / SKD Stahl |
| Härte | HRC 58–62 |
| Oberflächenbehandlung | Präzisionsschleifen / Wärmebehandlung |
| Geradlinigkeit | ≤ 0,005 mm |
| Rundung | ≤ 0,003 mm |
| Konzentrizität | ≤ 0,01 mm |
| Längenbereich | 100 mm – 800 mm (anpassbar) |
| Toleranz | ISO/DIN-Standard oder OEM-Zeichnung |
Drei zentrale Anpassungsaspekte, die auf Ihre Bedürfnisse zugeschnitten sind
Verschiedene Anpassungsmethoden werden angepasst, um unterschiedliche Anforderungen zu erfüllen.
Präzisionsfertigung, ausgezeichnete Qualität
Genaue Kontrolle der Schlagbegrenzung
Gewährleistet eine präzise Begrenzung des Bewegungsradius der Form, verhindert Überbewegungen und gewährleistet einen sicheren mechanischen Betrieb während wiederholter Spritzgusszyklen.
Verbesserter mechanischer Sicherheitsschutz
Verringert das Kollisionsrisiko von Bauteilen durch Kontrolle der Bewegungsgrenzen, verbessert die Gesamtsicherheit der Formen und schützt die inneren Werkzeugstrukturen vor Schäden.
Verbesserte strukturelle Lastverteilung
Verteilt die operative Kraft gleichmäßig über die Kontaktflächen, reduziert die Spannungskonzentration und verbessert die Stabilität unter Hochdruckformen.
Verlängerte Lebensdauer des Schimmels
Minimiert den Verschleiß durch präzise Bewegungskontrolle, reduziert mechanische Auswirkungen und erhöht die Haltbarkeit von Formsystemen bei langfristiger Produktionsnutzung erheblich.
Verfeinerter Service, verkürzte Lieferzeit
Von der Designprüfung bis zur Umsetzung bieten wir während des gesamten gesamten Prozesses eine gezielte Einzelbetreuung an.
Beratung → Bereitstellung von Zeichnungen → Designprüfung und Angebot → Auftragsbearbeitung → Qualitätsprüfung → pünktliche Lieferung → Nachverfolgung nach dem Verkauf
Unsere Vorteile
Gestützt auf über 25 Jahre Ingenieurerfahrung bietet unser Team umfassende Dienstleistungen – von maßgeschneidertem Formdesign und Präzisionsbearbeitung bis hin zur Serienproduktion – unterstützt von einem robusten Qualitätssicherungssystem und proaktivem Kundenservice. Zertifiziert nach ISO9001, ISO14001 und IATF 16949, streben wir stets nach Exzellenz in Qualität, Innovation und Kundenzufriedenheit.
Über 100.000 Einheiten auf Lager, mit 2-Stunden-Versand für Standardprodukte.
Implementierung eines dreistufigen Inspektionssystems – erste Materialkontrolle, In-Process-Inspektion und Endkontrolle.
Großer Bestand und schnelle Bearbeitung, was eine pünktliche Lieferung mit 100%iger Produktinspektion gewährleistet.
Anwendungsbereich
Die bevorzugte Wahl in verschiedenen Branchen.
FAQ
F1: Wofür wird eine Führungssäule zum Formstopp verwendet?
Es wird verwendet, um den Bewegungsumfang von Formkomponenten zu begrenzen und zu kontrollieren und so einen sicheren und präzisen Betrieb zu gewährleisten.
F2: Welche Materialien werden häufig verwendet?
Es wird typischerweise aus gehärtetem Stahl wie GCr15, SUJ2 oder 100Cr6 gefertigt, um Festigkeit und Haltbarkeit zu gewährleisten.
F3: Kann es angepasst werden?
Ja, Durchmesser, Länge und Toleranz können je nach verschiedenen Anforderungen des Formdesigns angepasst werden.
F4: Ist es für Anwendungen mit hoher Last geeignet?
Ja, es ist dafür ausgelegt, hohen Druck und wiederholten Zyklen in industriellen Spritzgusssystemen standzuhalten.
F5: Wo wird es häufig verwendet?
Es wird häufig in Automobilformen, Präzisionsspritzgussformen und industriellen Werkzeugsystemen eingesetzt, die eine Schlagsteuerung erfordern.
