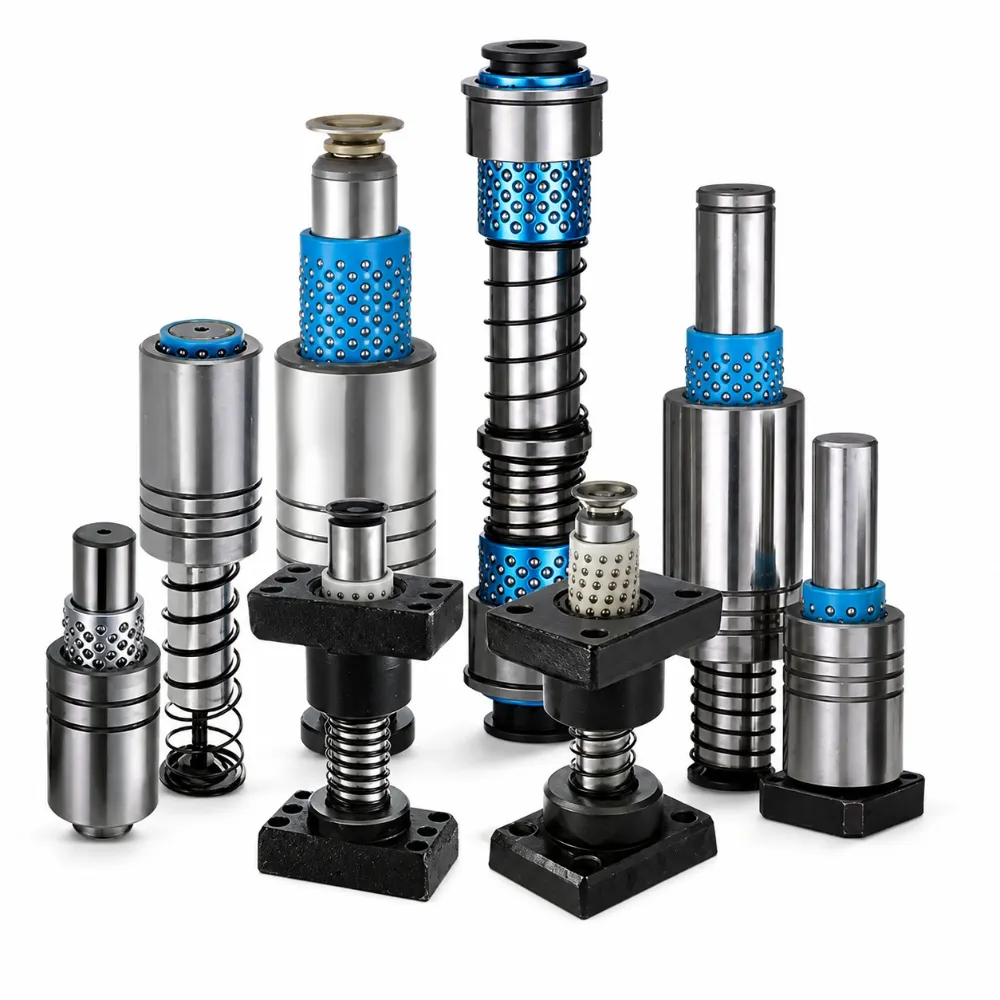

Äußerer Führungsposten
Der äußere Führungsposten bietet eine zuverlässige externe Führung für Stempelsätze, Formen und Stanzgeräte, die eine präzise lineare Bewegung erfordern. Er wird mit langlebiger Stahlkonstruktion und fortschrittlichen Fertigungsprozessen konstruiert und sorgt für einen reibungslosen Betrieb und eine gleichmäßige Positionierung über wiederholte Produktionszyklen hinweg. Das externe Montagedesign verbessert die Zugänglichkeit und Systemstabilität und unterstützt gleichzeitig eine genaue Ausrichtung der Bauteile.
- Unterstützt genaue externe Leitsysteme: Bietet zuverlässige Ausrichtung für anspruchsvolle Werkzeuge.
- Widerstand gegen Verformungen bei starkem Betrieb: Erhält die strukturelle Integrität unter kontinuierlichen Lasten.
- Erleichtert schnellere Wartung von Geräten: Vereinfachen Inspektions- und Bauteilaustauschverfahren.
- Kompatibel mit mehreren Chip-Konfigurationen: Passt sich leicht an verschiedene Werkzeuganwendungen an.
Produktbeschreibung
Einleitung
Der äußere Führungsposten ist eine wichtige Führungskomponente, die für das Stanzen von Stanzen, Formbasen, Stempelsätzen und verschiedenen Präzisionswerkzeugsystemen entwickelt wurde. Außerhalb der Matrixbaugruppe positioniert, hilft es, während des Betriebs eine genaue Ausrichtung zwischen beweglichen Abschnitten zu gewährleisten. Eine zuverlässige Steuerung ist unerlässlich, um Maßgenauigkeit sicherzustellen, Produktionsfehler zu reduzieren und die Gesamtqualität von gestanzten oder geformten Produkten zu verbessern. Seine stabile Struktur macht es sowohl für Standard- als auch für hochpräzise Fertigungsumgebungen geeignet.
Hergestellt aus hochwertigem Lagerstahl und durch Präzisionsbearbeitung, Wärmebehandlung und Schleifverfahren verarbeitet, bietet der äußere Führungspfosten ausgezeichnete Härte, Verschleißfestigkeit und mechanische Festigkeit. Die glatte Oberflächenoberfläche hilft, die Reibung bei kontinuierlicher Bewegung zu verringern, während die gehärtete Konstruktion die Haltbarkeit unter anspruchsvollen Arbeitsbedingungen erhöht. Diese Eigenschaften tragen zu einer verbesserten Betriebsstabilität und einer längeren Lebensdauer von Stanz- und Formsystemen bei.
Äußere Leitfähle werden häufig in der Automobilfertigung, Elektronikproduktion, Haushaltsgerätefertigung, Luft- und Raumfahrtwerkzeugen, Industriemaschinen und Metallumformanwendungen eingesetzt. Sie sind in mehreren Durchmessern, Längen und Montagekonfigurationen erhältlich und erfüllen eine Vielzahl von Werkzeuganforderungen. Maßgeschneiderte Materialien, Maße und Oberflächenbehandlungen stehen ebenfalls zur Unterstützung spezialisierter Projekte zur Verfügung und bieten den Herstellern zuverlässige Führungslösungen für Präzisionsproduktionsprozesse.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Produktname | Äußerer Führungsposten |
| Material | SUJ2 / GCr15 Lagerstahl |
| Oberflächenfinish | Präzisionsboden |
| Härte | HRC 58-62 |
| Führungstyp | Externes Führungssystem |
| Durchmesserbereich | Ø20 mm – Ø80 mm |
| Längenbereich | 100 mm – 600 mm |
| Oberflächenbehandlung | Hartverchromung optional |
| Geradlinigkeit | ≤0.005 mm/100 mm |
| Konzentrizität | Hohe Präzision |
| Installationstyp | Press-Fit / Bolzenmontage |
| Betriebsumgebung | Industrielle Werkzeugsysteme |
| Dienstzeit | Langfristiger kontinuierlicher Betrieb |
| Anpassung | OEM & ODM verfügbar |
Drei zentrale Anpassungsaspekte, die auf Ihre Bedürfnisse zugeschnitten sind
Verschiedene Anpassungsmethoden werden angepasst, um unterschiedliche Anforderungen zu erfüllen.
Präzisionsfertigung, ausgezeichnete Qualität
Verbesserte strukturelle Stabilität
Das äußere Führungsdesign stärkt die gesamte Unterstützung für die Stanzenmontage und hilft, eine konstante Positionierungsgenauigkeit zu gewährleisten und unerwünschte Bewegungen während anspruchsvoller Fertigungsprozesse zu reduzieren.
Ausgezeichneter Korrosionsschutz
Optionale Oberflächenbehandlungen bieten zusätzlichen Schutz gegen Feuchtigkeit, Schadstoffe und raue Werkstattumgebungen und helfen, die Bauteilleistung über längere Zeiträume zu erhalten.
Effiziente Integration der Montage
Konzipiert für eine bequeme Installation und Kompatibilität mit verschiedenen Chipsatzkonfigurationen, sodass Hersteller die Einrichtungsverfahren vereinfachen und die Anpassungszeit verkürzen können.
Zuverlässige Dimensionsbindung
Hochwertige Materialien und kontrollierte Wärmebehandlungsverfahren helfen dabei, kritische Maße unter wiederholter mechanischer Belastung zu erhalten und so langfristige Genauigkeit in Produktionsanwendungen zu gewährleisten.
Verfeinerter Service, verkürzte Lieferzeit
Von der Designprüfung bis zur Umsetzung bieten wir während des gesamten gesamten Prozesses eine gezielte Einzelbetreuung an.
Beratung → Bereitstellung von Zeichnungen → Designprüfung und Angebot → Auftragsbearbeitung → Qualitätsprüfung → pünktliche Lieferung → Nachverfolgung nach dem Verkauf
Unsere Vorteile
Gestützt auf über 25 Jahre Ingenieurerfahrung bietet unser Team umfassende Dienstleistungen – von maßgeschneidertem Formdesign und Präzisionsbearbeitung bis hin zur Serienproduktion – unterstützt von einem robusten Qualitätssicherungssystem und proaktivem Kundenservice. Zertifiziert nach ISO9001, ISO14001 und IATF 16949, streben wir stets nach Exzellenz in Qualität, Innovation und Kundenzufriedenheit.
Über 100.000 Einheiten auf Lager, mit 2-Stunden-Versand für Standardprodukte.
Implementierung eines dreistufigen Inspektionssystems – erste Materialkontrolle, In-Process-Inspektion und Endkontrolle.
Großer Bestand und schnelle Bearbeitung, was eine pünktliche Lieferung mit 100%iger Produktinspektion gewährleistet.
Anwendungsbereich
Die bevorzugte Wahl in verschiedenen Branchen.
FAQ
Wofür wird ein äußerer Leitfaden verwendet?
Ein äußerer Leitstift wird verwendet, um bewegliche Abschnitte von Stempelsätzen, Formen und Stempelwerkzeugen zu lenken und auszurichten. Es hilft, die Positionsgenauigkeit aufrechtzuerhalten und einen stabilen Betrieb während der Fertigungsprozesse zu gewährleisten.
Welche Materialien werden üblicherweise für äußere Leitfaden verwendet?
Die meisten äußeren Führungspfosten bestehen aus hochwertigem Lagerstahl wie SUJ2 oder GCr15. Diese Materialien bieten ausgezeichnete Härte, Verschleißfestigkeit und langfristige Haltbarkeit.
Können äußere Leitfadenposten individuell angepasst werden?
Ja. Individuelle Durchmesser, Längen, Montagestile, Oberflächenbehandlungen und Materialspezifikationen können nach Kundenzeichnungen oder spezifischen Anwendungsanforderungen erstellt werden.
Welche Branchen verwenden üblicherweise äußere Leitfästen?
Äußere Führungsposten werden weit verbreitet im Automobilstanzen, in der Elektronikfertigung, in der Herstellung von Haushaltsgeräten, in der Luft- und Raumfahrt, in der Metallverarbeitung, in der Industrietechnik und in Präzisionsformanwendungen eingesetzt.
Wie wähle ich den richtigen äußeren Leitfaden aus?
Die Auswahl hängt von Faktoren wie Chipgröße, Lastanforderungen, Betriebsgeschwindigkeit, Installationsmethode und Werkzeugdesign ab. Technische Spezifikationen und Anwendungsdetails helfen dabei, das geeignetste Modell zu bestimmen.
