Präzisions-CNC-Bearbeitung für Getriebegehäuse von Robotern
CNC-Bearbeitung von Getriebegehäuse für Robotergetriebe
Präzisions-CNC-Bearbeitung für Robotergetriebegehäuse mit Lagersitzen, Wellenbohrungen, Zahnradhöhlen, Dichtungsflächen, Schmierfunktionen, und kritische Übertragungsschnittstellen. Unterstützt komplexe Geometrie, Tight GD&T, 5-Achsen-Bearbeitung, und Prototyp- bis Kleinserienproduktion.
- Präzisionslagersitze & Wellenbohrungen
- Mehrfachrohr-Ausrichtung & Auslaufkontrolle
- 5-Achsen-CNC für komplexe Zahnradhöhlen
- Versiegelung & Schmierfunktionen
- Prototyp & Kleinvolumenproduktion
Produktbeschreibung
Einleitung
Getriebegehäuse mit Roboter CNC-Bearbeitung wird zur Herstellung von Präzisionsgehäusen für robotische Getriebesysteme verwendet, bei denen eine genaue Zahnradausrichtung erfolgt, Lagerpositionierung, Wellenstütze, Steifigkeit, und wiederholbare Bewegungen sind entscheidend.
Robotergetriebegehäuse enthalten oft mehrere Lagersitze, Wellenbohrungen, Zahnradhöhlen, Positionierung von Schultern, Dichtungsflächen, Schmierpassagen, Montageflansche, und streng kontrollierte Montagebezüge. Kleine Abweichungen in der Rohrposition, Konzentrizität, Runout, Flachheit, oder die Senkrechte kann das Einfahren des Zahnrads beeinflussen, Wellenausrichtung, Traglast, Vibration, Lärm, und Übertragungseffizienz.
Unsere CNC-Bearbeitungsmöglichkeiten umfassen 3-Achs-Mechaniken, 4-Achsen, und 5-Achsen-Fräsen, CNC-Drehen, Langweilig, Bohren, Gewinde, Klopfen, Taschenbearbeitung, und präzise Fertigstellung. Bearbeitungsstrategien, Bezugskontrolle, Werkhaltung, und Inspektionsmethoden werden entsprechend der Getriebearchitektur ausgewählt, Kritische Bohrerbeziehungen, GD&T-Anforderungen, Abdichtungsschnittstellen, und Montagebedingungen.
Getriebegehäuse können aus Aluminiumlegierungen gefertigt werden, Edelstahl, Werkzeugstahl, Titan, und andere technische Materialien, mit Eloxizierung, Harteloxierung, Passivierung, Anrichtung, Polieren, Beschichtung, und andere verfügbare sekundäre Verfahren. Prototyp, Ingenieursprobe, und die Produktion in geringer Stückzahl kann nach Kundenzeichnungen unterstützt werden.
Technische Daten
| Artikel | Spezifikation |
|---|---|
| Produktname | CNC-Bearbeitung von Getriebegehäuse für Robotergetriebe |
| Material | Aluminium / Edelstahl / Titan / Werkzeugstahl / Ingenieurkunststoffe / Maßgeschneidert |
| Herstellungsprozess | Fräsen / Drehen / Bohren / Bohren / Gewindeschneiden / Gewindeschneiden / Präzisionsveredelung |
| Bauteilgeometrie | Mehrfachrohr / Tiefe Hohlraum / Dünnwandige / Flanschige / Komplexe Gehäuse / Maßgeschneidert |
| Toleranz | Bis ±0.005 mm / Laut Zeichnung |
| Oberflächenfinish | Anodisierung / Hartanodisierung / Passivierung / Beschichtung / Beschichtung |
| Farbe | Natürlich / Schwarz / Materialabhängig |
| Produktionsvolumen | Prototypen- und Kleinserienproduktion |
| Inspektion | CMM / Höhenanzeige / Mikrometer / Bremssättel / individueller Inspektionsplan |
| Dokumentation | Inspektionsberichte und Materialdokumente auf Anfrage |
| Anwendungen | Humanoide Roboter / Kollaborative Roboter / Industrieroboter / Roboteraktuatoren / Präzisionsbewegungssysteme |
| Zollservice | OEM- und ODM-Unterstützung. |
Drei zentrale Anpassungsaspekte, Auf Ihre Bedürfnisse zugeschnitten
Maßgeschneiderte CNC-Bearbeitungslösungen für komplexe Roboterbauteile und Präzisionsmontageanforderungen.
Präzisionsfertigung, Ausgezeichnete Qualität
Mehrfachrohr-Präzisionsbearbeitung
Präzisionsbohrung und Mehrachsenbearbeitung helfen dabei, kritische Beziehungen zwischen den Lagersitzen aufrechtzuerhalten, Wellenbohrungen, und Getriebeschnittstellen für stabile Getriebemontage.
Komplexe Zahnrad-Hohlraumbearbeitung
Die 5-Achsen-Bearbeitung unterstützt tiefe Hohlräume, Mehrseitige Merkmale, Montageflansche, Innere Taschen, und komplexe Gehäusegeometrie, während wiederholte Setups reduziert werden.
Versiegelung & Schmierfunktionen
Dichtungsrillen, Dichtungsflächen, Schmierpassagen, Geschraubte Anschlüsse, und verwandte Merkmale können je nach Betriebs- und Wartungsanforderungen des Getriebes bearbeitet werden.

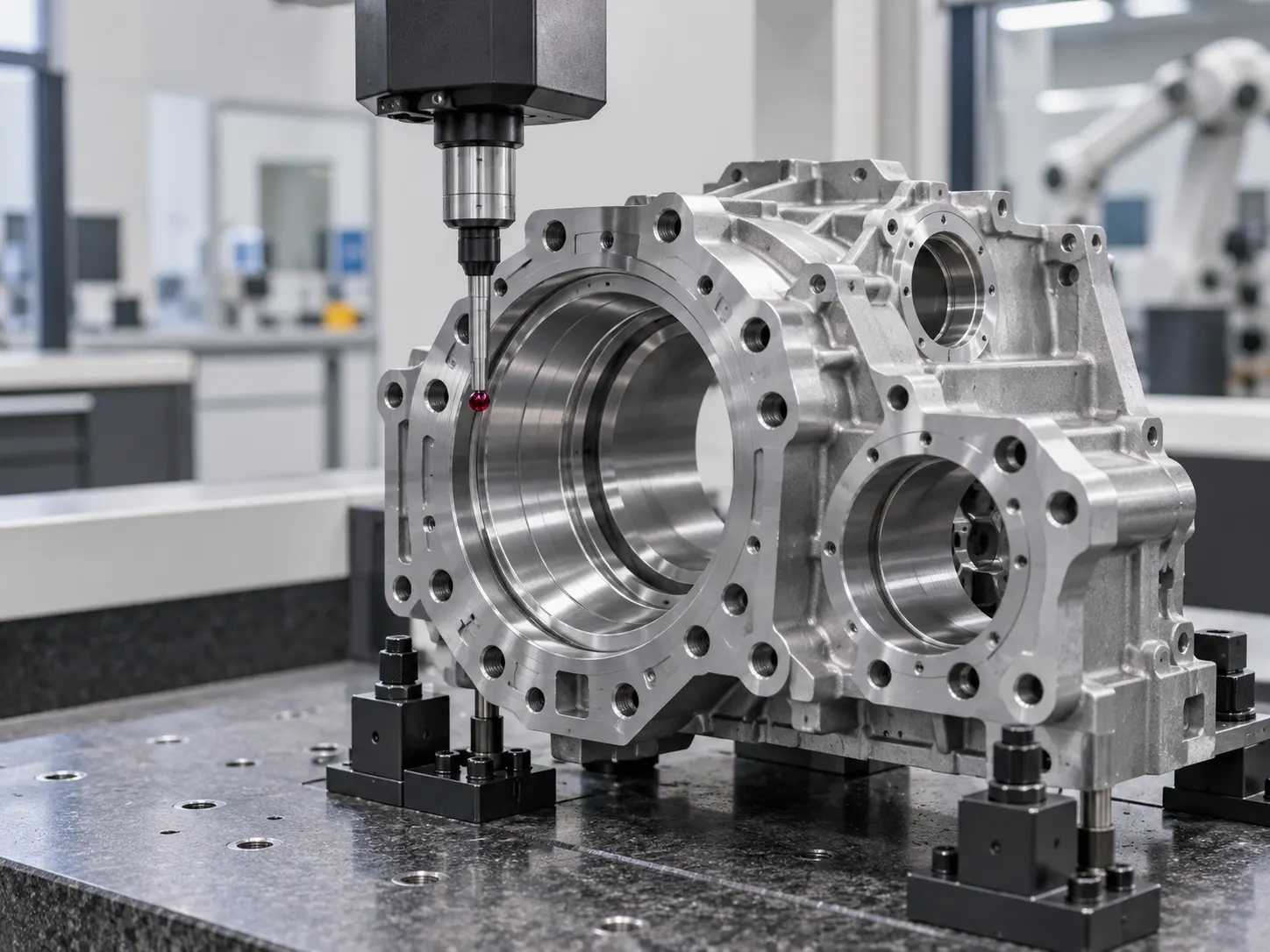

Präzisionsinspektion
CMM, Bohrungsmessen, Mikrometer, Rundheitsmessgeräte, und andere Inspektionsgeräte können die Bohrungsgröße überprüfen, Position, Konzentrizität, Runout, Flachheit, und kritische Montagebezugspunkte.
Verfeinerter Dienst, Verkürzte Lieferzeit
Von der Entwurfsprüfung bis zur Durchführung, Wir bieten während des gesamten Prozesses eine gezielte Einzelnachbetreuung an.
Beratung → Bereitstellung von Zeichnungen → Designprüfung & Angebot → Auftragsbearbeitung → Qualitätskontrolle → pünktliche Lieferung → Nachverfolgung nach dem Verkauf
Unsere Vorteile
Gestützt auf über 25 Jahre Ingenieurserfahrung, Unser Team bietet umfassende Dienstleistungen – von individueller Formgestaltung und Präzisionsbearbeitung bis hin zur Serienfertigung – unterstützt durch ein robustes Qualitätssicherungssystem und proaktiven Kundenservice. Zertifiziert nach ISO9001, ISO14001, und IATF 16949, Wir streben kontinuierlich nach Exzellenz in Qualität, Innovation, und Kundenzufriedenheit.
Über 100,000 Einheiten im Lager, mit 2-Stunden-Versand für Standardprodukte.
Implementierung eines dreistufigen Inspektionssystems – erste Materialprüfung, In-Process-Inspektion, und Endabschlussprüfung.
Großer Bestand und schnelle Bearbeitung, Sicherstellung der pünktlichen Lieferung durch 100%ige Produktinspektion.
Anwendungsbereich
Die bevorzugte Wahl in verschiedenen Branchen.
FAQ
F1: Was ist das Gehäuse eines Robotergetriebes?
Ein Getriebegehäuse eines Roboters ist eine strukturelle Komponente, die Zahnräder trägt, Schächte, Lager, Siegel, und zugehörige Getriebeelemente innerhalb eines robotischen Antriebssystems.
F2: Welche Merkmale erfordern hohe Präzision in den Getriebegehäusen.?
Wichtige Merkmale umfassen häufig Lagersitze, Wellenbohrungen, Zahnradhöhlen, Positionierung von Schultern, Dichtungsflächen, und Montagebezugspunkte.
F3:Warum sind Bohrungsausrichtung und Konzentrizität wichtig??
Eine genaue Bohrungsausrichtung hilft, die korrekte Wellen- und Lagerposition zu erhalten, Unterstützung eines glatten Zahnradverschraubungsmechanismus und Reduzierung von Vibrationen, ungleichmäßige Lasten, und Angelegenheiten der Versammlung..
F4: Welche Materialien werden häufig für Getriebegehäuse von Robotern verwendet??
Gängige Materialien sind Aluminiumlegierungen, Edelstahl, Werkzeugstahl, und Titan, Ausgewählt nach Gewicht, Stärke, Steifigkeit, Verschleiß, Thermische Bedingungen, und Betriebsumgebung.
F5: Kann die 5-Achsen-CNC-Bearbeitung für Getriebegehäuse verwendet werden.?
Ja. Die 5-Achsen-Bearbeitung eignet sich für Gehäuse mit tiefen Hohlräumen, Mehrfachwinkel-Merkmale, Komplexe Montageschnittstellen, und mehrere kritische Flächen.
