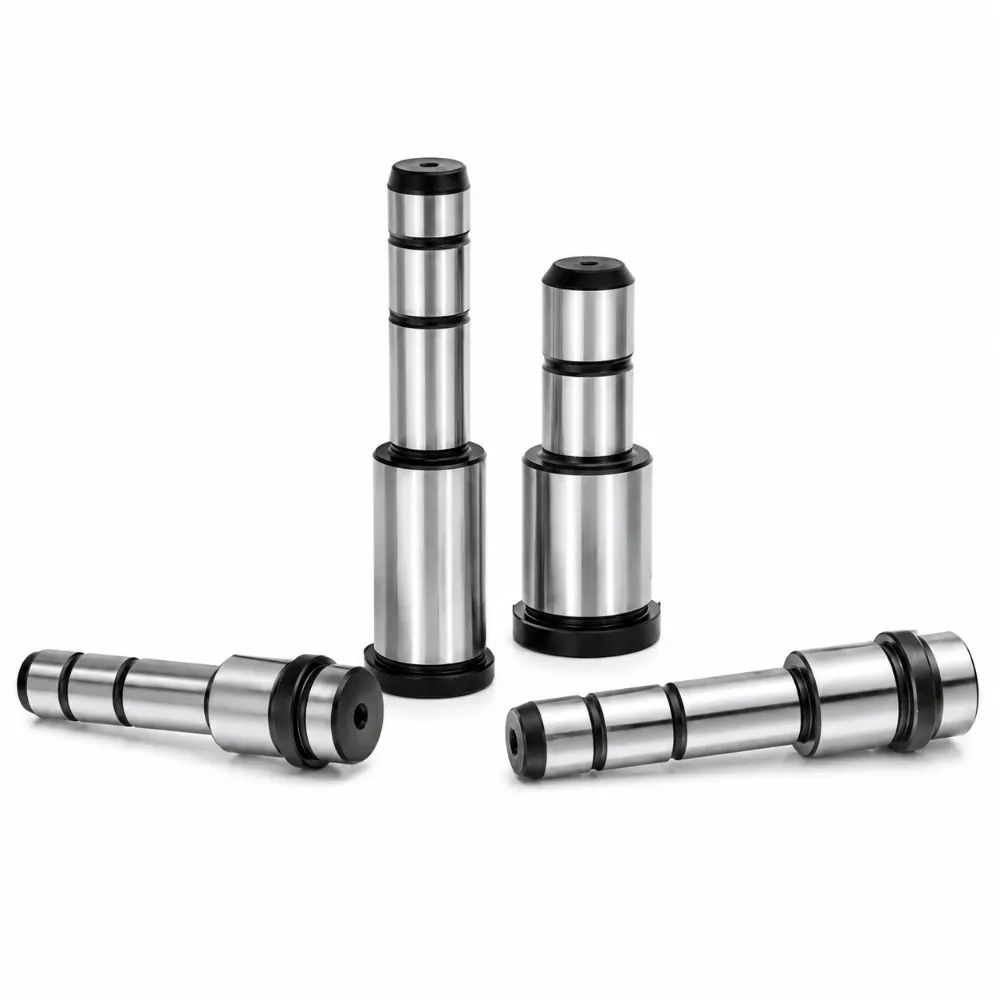

Schulter-Führungsposten
Der Schulterführungsposten ist darauf ausgelegt, präzise Führung und sichere Montage innerhalb von Form- und Matrisenbaugruppen zu gewährleisten. Die Schulterkonfiguration bietet zusätzliche Positionsunterstützung und hilft, während des Betriebs eine genaue Ausrichtung der Komponenten aufrechtzuerhalten. Hergestellt mit hochwertigem Stahl und fortschrittlichen Verarbeitungsverfahren, bietet es eine ausgezeichnete Festigkeit, Maßkonsistenz und Betriebssicherheit. Geeignet für verschiedene industrielle Werkzeugsysteme, unterstützt dieser Führungsstützen eine sanfte Bewegung, zuverlässige Leistung und langfristige Haltbarkeit in Anwendungen, die stabile Führung und präzise mechanische Positionierung erfordern.
- Genaue Positionierung der Installation: Hilft, eine präzise Montageausrichtung konsequent zu gewährleisten.
- Starke Retention unter Arbeitsbelastungen: Bietet zuverlässige Stabilität während des kontinuierlichen Betriebs.
- Optimiert für die Integration von Formbasis: Passt zu verschiedenen Werkzeugen und Formstrukturen.
- Zuverlässige Leistung über Produktionszyklen hinweg: Sorgt für einen konsistenten Betrieb über längere Nutzung.
Produktbeschreibung
Einleitung
Der Schulterführungsstützpunkt ist eine präzise Führungskomponente, die weit verbreitet in Stanzformen, Formbasen, Stanzsätzen und industriellen Werkzeugsystemen verwendet wird. Mit einem integrierten Schulterdesign bietet er eine sichere Positionierung und zuverlässige Unterstützung während der Montage, während er eine genaue Ausrichtung zwischen den beweglichen Formkomponenten gewährleistet. Die Schulterstruktur vereinfacht die Montage und verbessert die Gesamtstabilität, wodurch sie für Anwendungen geeignet ist, die eine konstante Führungsgenauigkeit und eine zuverlässige Betriebsleistung erfordern.
Hergestellt aus hochwertigem Lagerstahl wie SUJ2 oder GCr15, unterzieht sich der Schulterführungsstützen Präzisionsbearbeitung, Wärmebehandlung, Schleifen und Polieren, um exzellente Härte, Maßpräzision und Verschleißfestigkeit zu erreichen. Die gehärtete Oberfläche verbessert die Haltbarkeit bei wiederholten Betriebszyklen, während die präzise geschliffene Oberfläche eine sanfte Bewegung und reduzierte Reibung fördert. Diese Eigenschaften tragen dazu bei, die langfristige Genauigkeit zu gewährleisten und eine stabile Leistung in anspruchsvollen Produktionsumgebungen zu gewährleisten.
Schulterführungspfosten werden häufig in Automobilstanzformen, elektronischen Bauteilformen, Geräteherstellungsanlagen, Progressivmatrizen, Präzisionswerkzeugbaugruppen und Industriemaschinen verwendet. Sie sind in mehreren Durchmessern, Längen und Schulterkonfigurationen erhältlich und können eine Vielzahl von Formstrukturen und Werkzeuganforderungen erfüllen. Maßgefertigte Fertigungsdienstleistungen stehen zur Verfügung, um spezifische Designanforderungen zu erfüllen und bieten Herstellern zuverlässige Führungslösungen für präzise Produktionsanwendungen.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Produktname | Schulter-Führungsposten |
| Material | SUJ2 / GCr15 Lagerstahl |
| Oberflächenfinish | Präzisionsgeschliffen und poliert |
| Härte | HRC 58-62 |
| Durchmesserbereich | Ø10 mm – Ø80 mm |
| Längenbereich | 50 mm – 500 mm |
| Schultertyp | Integriertes Schulterdesign |
| Geradlinigkeit | ≤0.005 mm/100 mm |
| Oberflächenbehandlung | Hard Chrome Optional |
| Installationstyp | Schultermontiert |
| Präzisionsqualität | Hohe Präzision |
| Dienstzeit | Langfristige industrielle Nutzung |
| Betriebszustand | Kontinuierliche Produktion |
| Anpassung | OEM & ODM verfügbar |
Drei zentrale Anpassungsaspekte, die auf Ihre Bedürfnisse zugeschnitten sind
Verschiedene Anpassungsmethoden werden angepasst, um unterschiedliche Anforderungen zu erfüllen.
Präzisionsfertigung, ausgezeichnete Qualität
Design der sicheren Schulterpositionierung
Der integrierte Schulterabschnitt bietet zuverlässige Montageunterstützung, trägt dazu bei, die Installationsgenauigkeit zu erhalten und die strukturelle Stabilität während des langfristigen industriellen Betriebs zu verbessern.
Vereinfachte Montageverfahren
Konzipiert für eine bequeme Installation in Die-Sets und Formsystemen, wodurch die Aufbaukomplexität reduziert wird und gleichzeitig eine effiziente Integration und Wartung von Geräten unterstützt wird.
Verbesserte axiale Lastunterstützung
Die Schulterstruktur hilft, axiale Kräfte effektiv zu managen und trägt zu einer verbesserten Bauteilbindung und einer zuverlässigen Leistung unter anspruchsvollen Bedingungen bei.
Konsistente mechanische Leistung
Sorgfältig kontrollierte Fertigungsprozesse gewährleisten einheitliche Qualität und wiederholbare Funktionalität und unterstützen einen zuverlässigen Betrieb über verschiedene Werkzeug- und Formanwendungen hinweg.
Verfeinerter Service, verkürzte Lieferzeit
Von der Designprüfung bis zur Umsetzung bieten wir während des gesamten gesamten Prozesses eine gezielte Einzelbetreuung an.
Beratung → Bereitstellung von Zeichnungen → Designprüfung und Angebot → Auftragsbearbeitung → Qualitätsprüfung → pünktliche Lieferung → Nachverfolgung nach dem Verkauf
Unsere Vorteile
Gestützt auf über 25 Jahre Ingenieurerfahrung bietet unser Team umfassende Dienstleistungen – von maßgeschneidertem Formdesign und Präzisionsbearbeitung bis hin zur Serienproduktion – unterstützt von einem robusten Qualitätssicherungssystem und proaktivem Kundenservice. Zertifiziert nach ISO9001, ISO14001 und IATF 16949, streben wir stets nach Exzellenz in Qualität, Innovation und Kundenzufriedenheit.
Über 100.000 Einheiten auf Lager, mit 2-Stunden-Versand für Standardprodukte.
Implementierung eines dreistufigen Inspektionssystems – erste Materialkontrolle, In-Process-Inspektion und Endkontrolle.
Großer Bestand und schnelle Bearbeitung, was eine pünktliche Lieferung mit 100%iger Produktinspektion gewährleistet.
Anwendungsbereich
Die bevorzugte Wahl in verschiedenen Branchen.
FAQ
Was ist ein Schulter-Guide-Pfosten?
Ein Schulterführungspfosten ist eine präzise Führungskomponente mit einem integrierten Schulterabschnitt, der eine präzise Positionierung und sichere Installation in Form- und Formbaugruppen gewährleistet.
Was sind die Vorteile eines Schulter-Führungsstützpunkts?
Das Schulterdesign trägt zur Verbesserung der Montagestabilität bei, sorgt für eine genaue Ausrichtung, trägt axiale Lasten und trägt zu einer zuverlässigen Führungsleistung während des Betriebs bei.
Welche Materialien werden häufig für Schulterführungspfosten verwendet?
Schulterführungspfosten werden typischerweise aus hochwertigem Lagerstahl wie SUJ2 oder GCr15 gefertigt und bieten hervorragende Härte, Verschleißfestigkeit und Langlebigkeit.
Wo werden Schulterführungspfosten verwendet?
Sie werden häufig in Stanzformen, Formbasen, Progressivmatrizen, Automobilwerkzeugen, Industriemaschinen, elektronischen Bauteilformen und Präzisionsfertigungsanlagen eingesetzt.
Können Schulterführungspfosten individuell angepasst werden?
Ja. Individuelle Durchmesser, Längen, Schultermaße, Oberflächenbehandlungen, Toleranzen und Materialspezifikationen können entsprechend Kundenzeichnungen und Anwendungsanforderungen erstellt werden.
