Kleiner Leitpfeiler

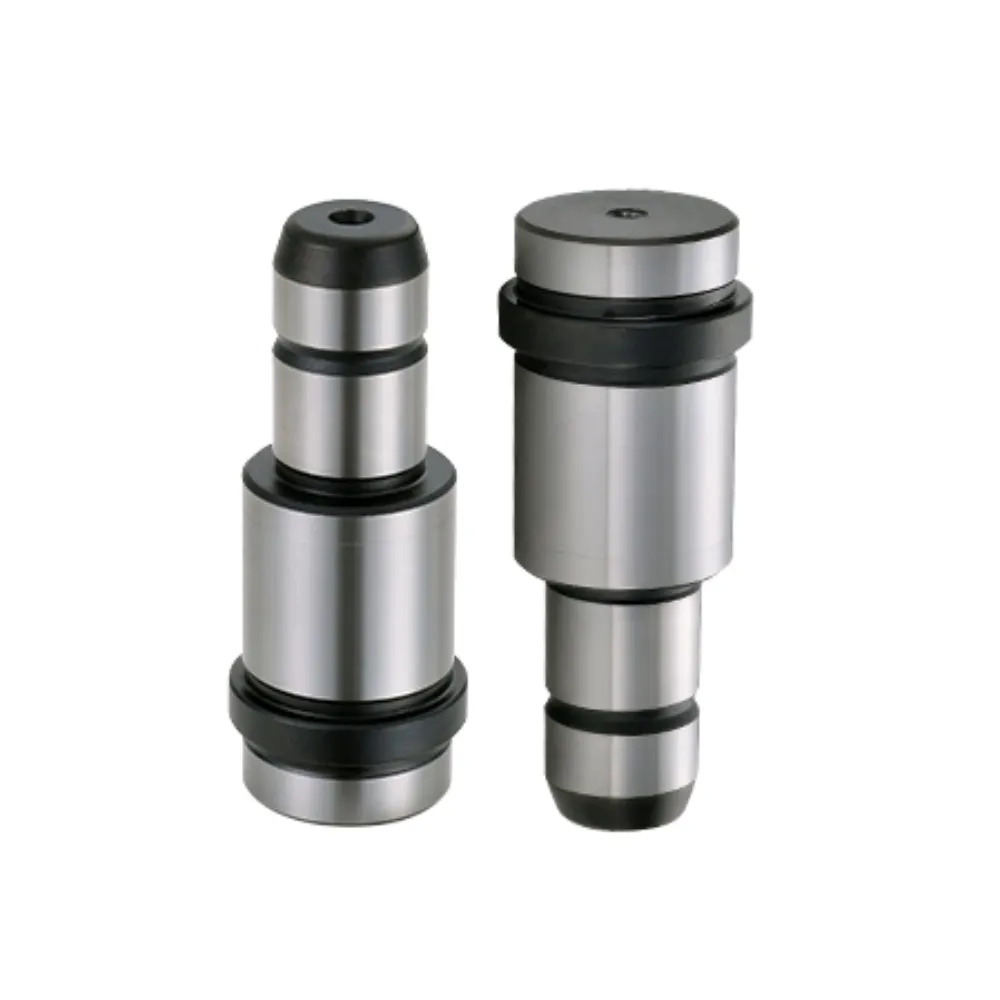

The small guide pillar is a compact mold alignment component designed for precision tooling systems with limited installation space. It is widely used in small injection molds and micro mold assemblies to maintain accurate positioning of moving parts. Its reduced size allows flexible integration into complex mold structures without sacrificing guiding stability. Hergestellt aus gehärtetem Stahl, it ensures reliable mechanical strength and consistent performance. The polished surface supports smooth movement and long-term operational reliability in precision manufacturing environments.
- Ultra Compact Structural Integration Capability: Passt eng in Mikroformbaugruppen
- Fine Tolerance Positioning Accuracy Control: Gewährleistet eine äußerst präzise Ausrichtungsleistung
- Low Friction Micro Motion Operation: Ermöglicht eine sanfte Bewegung in kleinen Systemen
- Consistent Long Term Reliability Performance: Erhält stabile Funktion unter wiederholten Zyklen
Produktbeschreibung
Einleitung
The small guide pillar is a precision-engineered mold component designed for compact tooling systems where space is limited but alignment accuracy is critical. It is commonly used in miniature injection molds and precision die assemblies to ensure stable positioning between moving and fixed mold plates. Its compact design allows it to fit efficiently into small mold structures while maintaining reliable guiding performance throughout repeated production cycles.
Hergestellt aus hochfestem gehärtetem Stahl mit Präzisionsschleifen, the small guide pillar offers excellent wear resistance, Steifigkeit, und dimensionale Stabilität. Its finely finished surface reduces friction between mating components, ensuring smooth and consistent movement even under continuous operation. This makes it suitable for high-precision applications that require long-term reliability and minimal maintenance.
The small guide pillar can be customized in diameter, Länge, und Toleranzen zur Erfüllung spezifischer Formdesignanforderungen. Es ist mit internationalen Normen wie ISO kompatibel, VON, und JIS, und kann auch nach OEM-Spezifikationen hergestellt werden. Weit verbreitet in elektronischen Bauteilen verwendet, Medizinische Geräte, and small plastic part molds, it provides accurate alignment and dependable performance in modern precision manufacturing systems.
Technische Daten
| Gegenstand | Beschreibung |
|---|---|
| Produktname | Kleiner Leitpfeiler |
| Typ | Mini- / Kompakt-Führmast |
| Material | SUJ2 / GCr15 / 100Cr6 / SKD Stahl |
| Härte | HRC 58–62 |
| Oberflächenbehandlung | Präzisionsschleifen / Wärmebehandlung |
| Geradlinigkeit | ≤ 0.005 mm |
| Rundung | ≤ 0.003 mm |
| Konzentrizität | ≤ 0.01 mm |
| Längenbereich | 30 mm – 300 mm (Anpassbar) |
| Toleranz | ISO/DIN-Standard oder OEM-Zeichnung |
Drei zentrale Anpassungsaspekte, Auf Ihre Bedürfnisse zugeschnitten
Verschiedene Anpassungsmethoden anpassen, um unterschiedliche Anforderungen zu erfüllen.
Präzisionsfertigung, Ausgezeichnete Qualität
Design der kompakten Raumnutzung
Optimized structure allows installation in limited mold space, supporting precise alignment functions while maintaining compact and efficient tooling system integration.
Hochpräzise Mikroausrichtung
Ensures extremely accurate positioning between mold components, improving consistency and reducing deviation in miniature and precision injection molding applications.
Verbesserte Oberflächenhaltbarkeit
Special hardened treatment improves surface hardness, reducing wear and maintaining stable guiding function under continuous micro-scale operational conditions.
Stabiler Betrieb mit niedriger Last
Designed for precision molds with lighter loads, providing smooth guiding action and maintaining reliable performance during high-frequency production cycles.
Verfeinerter Dienst, Verkürzte Lieferzeit
Von der Entwurfsprüfung bis zur Durchführung, Wir bieten während des gesamten Prozesses eine gezielte Einzelnachbetreuung an.
Beratung → Bereitstellung von Zeichnungen → Designprüfung & Angebot → Auftragsbearbeitung → Qualitätskontrolle → pünktliche Lieferung → Nachverfolgung nach dem Verkauf
Unsere Vorteile
Gestützt auf über 25 Jahre Ingenieurserfahrung, Unser Team bietet umfassende Dienstleistungen – von individueller Formgestaltung und Präzisionsbearbeitung bis hin zur Serienfertigung – unterstützt durch ein robustes Qualitätssicherungssystem und proaktiven Kundenservice. Zertifiziert nach ISO9001, ISO14001, und IATF 16949, Wir streben kontinuierlich nach Exzellenz in Qualität, Innovation, und Kundenzufriedenheit.
Über 100,000 Einheiten im Lager, mit 2-Stunden-Versand für Standardprodukte.
Implementierung eines dreistufigen Inspektionssystems – erste Materialprüfung, In-Process-Inspektion, und Endabschlussprüfung.
Großer Bestand und schnelle Bearbeitung, Sicherstellung der pünktlichen Lieferung durch 100%ige Produktinspektion.
Anwendungsbereich
Die bevorzugte Wahl in verschiedenen Branchen.
FAQ
F1: What is a small guide pillar used for?
It is used in compact and precision molds to ensure accurate alignment between mold components in limited space.
F2: Welche Materialien werden häufig verwendet??
Es wird typischerweise aus gehärtetem Stahl wie GCr15 gefertigt, SUJ2, or 100Cr6 for strength and wear resistance.
F3: Can the size be customized?
Ja, Durchmesser, Länge, und die Toleranz kann je nach verschiedenen Anforderungen des Formdesigns angepasst werden.
F4: Ist es für Anwendungen mit hoher Last geeignet??
It is mainly designed for light to medium load precision molds rather than heavy-duty industrial systems.
F5: Wo wird es häufig verwendet??
It is widely used in electronic parts, Medizinische Geräte, and small plastic precision injection molds.
