Federform-Führungssäule
Produktbeschreibung
Einleitung

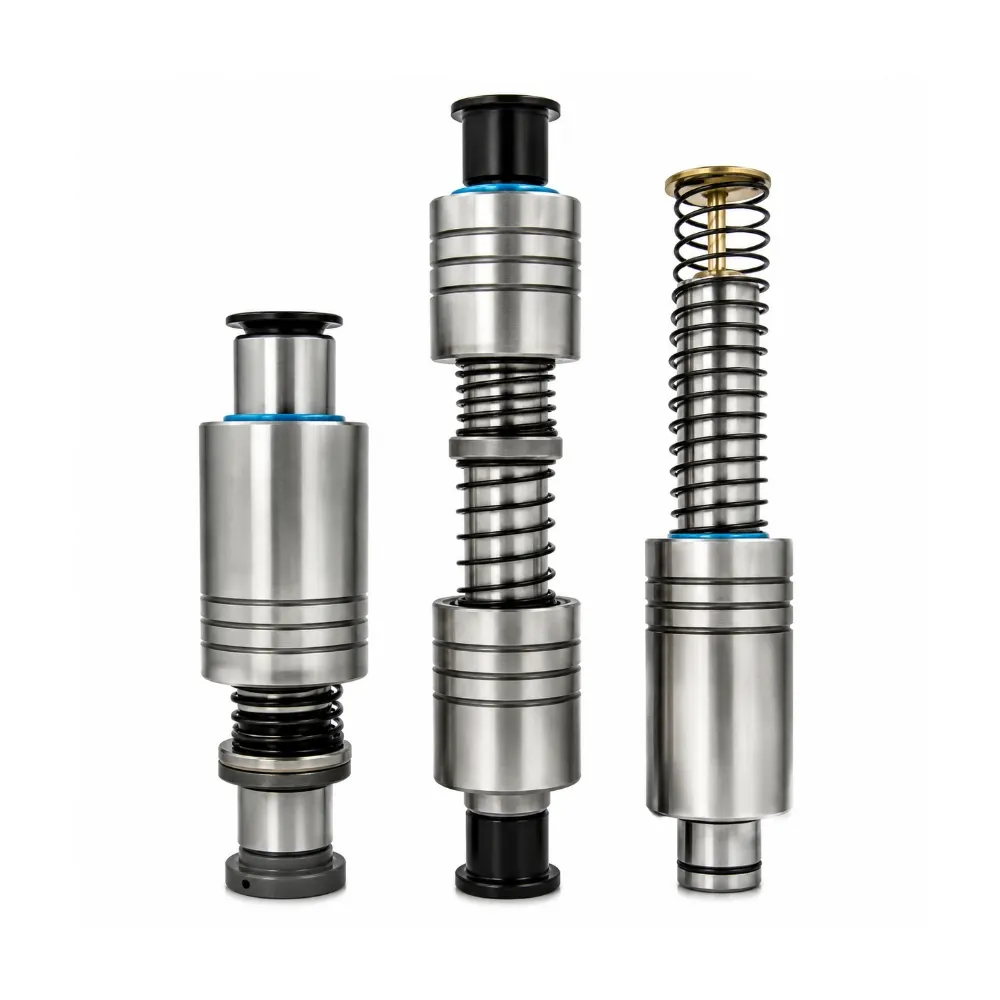

Der Federguss-Leitpfeiler ist ein präzisionstechnisch gefertigtes Bauteil, das in Formführungssystemen verwendet wird, um eine genaue Ausrichtung zwischen den Gussplatten beim Stanzen, Spritzgießen und Federformen sicherzustellen. Es arbeitet zusammen mit Führungsbuchsen zusammen, um eine stabile Bewegung zu gewährleisten, den Verschleiß zu reduzieren und die Lebensdauer der Form zu verbessern. Mit hoher Steifigkeit und exzellenter Maßgenauigkeit spielt die Führungssäule eine entscheidende Rolle bei der Sicherstellung einer gleichbleibenden Produktionsqualität und der Verringerung von Ausfallzeiten durch Fehlausrichtung.
Hergestellt aus hochwertigem gehärtetem Stahl wie SUJ2 oder gleichwertigem Werkzeugstahl, wird die Federformführungssäule durch Wärmebehandlung und präzises Schleifen verarbeitet. Dies gewährleistet eine ausgezeichnete Verschleißfestigkeit, geringe Reibungsleistung und eine lange Lebensdauer selbst bei hoher Belastung und hohen Betriebsbedingungen. Die Oberfläche wird oft beschichtet oder poliert, um die glatte Bewegung und Korrosionsbeständigkeit weiter zu verbessern, wodurch sie für anspruchsvolle industrielle Umgebungen geeignet ist.
Diese Führungssäule wird häufig in Federformen, Stanzformen und Kunststoffspritzformen eingesetzt, wo eine präzise Ausrichtung erforderlich ist. Es ist kompatibel mit Standard-Gussbasissystemen wie HASCO, DME und MISUMI. Das Produkt ist in verschiedenen Durchmessern und Längen erhältlich, und individuelle Größen können nach Kundenzeichnungen hergestellt werden. Es ist eine wesentliche Komponente zur Verbesserung der Formgenauigkeit, Stabilität und Produktionseffizienz.
Technische Daten
| Gegenstand | Beschreibung |
|---|---|
| Produktname | Federform-Leitsäule |
| Material | SUJ2 / SKD11 / SCM440 / Angepasst |
| Härte | HRC 58–62 (nach Wärmebehandlung) |
| Oberflächenbehandlung | Hartverchromung / Polieren / schwarze Beschichtung |
| Präzisionsqualität | Hochpräzises Schleifen (±0,005 mm optional) |
| Geradlinigkeit | ≤ 0.01mm / 100mm |
| Rauheit | Ra 0.2 – Ra 0.8 |
| Durchmesserbereich | 5mm – 50mm |
| Längenbereich | 20mm – 500mm |
| Anpassung | Verfügbar basierend auf Zeichnungen |
Drei zentrale Anpassungsaspekte, die auf Ihre Bedürfnisse zugeschnitten sind
Verschiedene Anpassungsmethoden werden angepasst, um unterschiedliche Anforderungen zu erfüllen.
Präzisionsfertigung, ausgezeichnete Qualität
Stabile Ausrichtung
Die Federformführungssäule sorgt für eine gleichmäßige Formpositionierung während Hochgeschwindigkeitsbetriebe, minimiert Abweichungen zwischen oberen und unteren Formen und verbessert die Umformgenauigkeit unter kontinuierlichen industriellen Produktionsbedingungen.
Verbesserte Oberflächenhaltbarkeit
Eine fortschrittliche wärmebehandelte Oberfläche erhöht den Widerstand gegen Abrieb und Mikrorisse und erhält die Leistungsstabilität auch unter starken Stanzzyklen und langfristigen mechanischen Belastungen.
Sanfte Bewegungssteuerung
Eine präzise Schleifbeschichtung reduziert die Reibung zwischen Führungssäule und Buchssystem, ermöglicht eine sanftere Formbewegung, senkt Energieverluste und verbessert die Betriebseffizienz in Produktionslinien.
Verlängerte Werkzeuglebensdauer
Optimierte Materialstruktur und Härteverteilung verringern das Verformungsrisiko, verlängern die Lebensdauer der Formkomponenten erheblich und verringern die Wartungshäufigkeit in anspruchsvollen Fertigungsumgebungen.
Verfeinerter Service, verkürzte Lieferzeit
Von der Designprüfung bis zur Umsetzung bieten wir während des gesamten gesamten Prozesses eine gezielte Einzelbetreuung an.
Beratung → Bereitstellung von Zeichnungen → Designprüfung und Angebot → Auftragsbearbeitung → Qualitätsprüfung → pünktliche Lieferung → Nachverfolgung nach dem Verkauf
Unsere Vorteile
Gestützt auf über 25 Jahre Ingenieurerfahrung bietet unser Team umfassende Dienstleistungen – von maßgeschneidertem Formdesign und Präzisionsbearbeitung bis hin zur Serienproduktion – unterstützt von einem robusten Qualitätssicherungssystem und proaktivem Kundenservice. Zertifiziert nach ISO9001, ISO14001 und IATF 16949, streben wir stets nach Exzellenz in Qualität, Innovation und Kundenzufriedenheit.
Über 100.000 Einheiten auf Lager, mit 2-Stunden-Versand für Standardprodukte.
Implementierung eines dreistufigen Inspektionssystems – erste Materialkontrolle, In-Process-Inspektion und Endkontrolle.
Großer Bestand und schnelle Bearbeitung, was eine pünktliche Lieferung mit 100%iger Produktinspektion gewährleistet.
Anwendungsbereich
Die bevorzugte Wahl in verschiedenen Branchen.
FAQ
F1: Wofür wird eine Federform-Führungssäule verwendet?
Es wird verwendet, um eine präzise Ausrichtung zwischen Gussplatten in Stanz-, Spritzguss- und Federumformsystemen sicherzustellen, was die Stabilität verbessert und den Verschleiß während wiederholter Produktionszyklen reduziert.
F2: Welche Materialien stehen für diese Leitfaden zur Verfügung?
Gängige Materialien sind gehärteter Stahl wie SUJ2, SKD11 und SCM440. Individuelle Materialien können auch basierend auf spezifischen Anwendungsanforderungen hergestellt werden.
F3: Kann die Größe der Leitsäule angepasst werden?
Ja, Durchmesser, Länge und Toleranz können entsprechend Kundenzeichnungen oder Formsystemspezifikationen für OEM- und ODM-Produktion angepasst werden.
F4: Welche Schimmelstandards sind kompatibel?
Es ist mit internationalen Standards wie HASCO, DME, MISUMI, DIN und ISO kompatibel und gewährleistet so eine einfache Integration in globale Formsysteme.
F5: Welche Oberflächenbehandlungen sind verfügbar?
Zu den Optionen gehören harte Verchromung, feine Polierung und Rostschutzbeschichtung, alle darauf ausgelegt, die Verschleißfestigkeit zu verbessern und die Lebensdauer zu verlängern.
