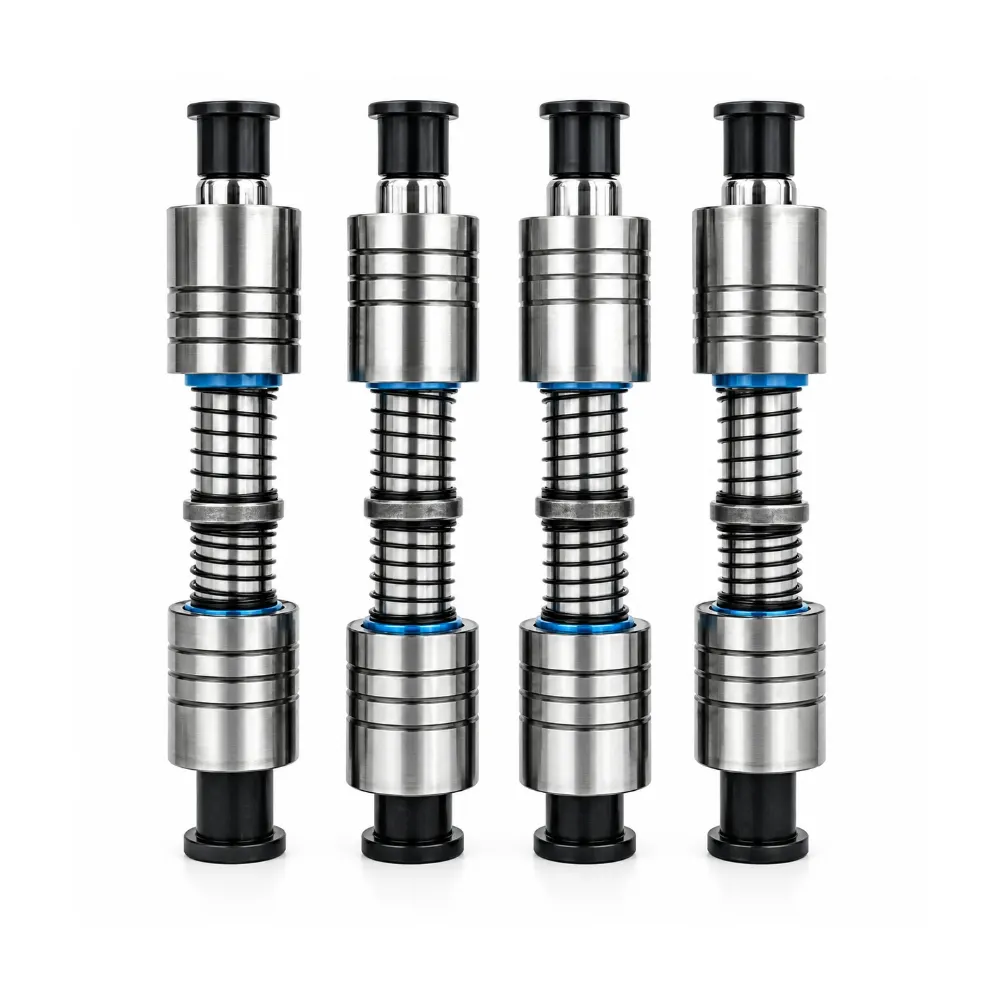

Terminalmatrizen-Leitsäule
Der Terminalmatrizen-Leitpfeiler ist ein präzises Führungselement, das für Terminalstanz- und Verbindungsformen entwickelt wurde, die eine stabile Ausrichtung und hohe Produktionsgenauigkeit erfordern. Hergestellt aus gehärtetem Lagerstahl mit Präzisionsschleiftechnologie, bietet er eine ausgezeichnete Steifigkeit, Verschleißfestigkeit und dimensionale Konsistenz. Die fein veredelte Führungsfläche sorgt für eine sanfte Bewegung der Matrize, während sie bei kontinuierlichem Hochgeschwindigkeitsbetrieb eine genaue Positionierung beibehält. Weit verbreitet in der Steckverbinderfertigung, in Automobilanschlüssen und in der Herstellung elektronischer Bauteile, unterstützt es eine effiziente und zuverlässige Massenproduktionsleistung.
- Gewährleistet stabile Endausrichtung: Bleibt beim Stempeln gleichmäßig positioniert.
- Verbessert die Qualität des Steckverbinderformens: Reduziert die Variation der fertigen Bauteile.
- Bewältigt kontinuierliche Produktionslasten: Funktioniert zuverlässig bei langen Betriebszyklen.
- Minimiert den Abnutzungsschaden durch die Würfe: Verringert die Belastung der Werkzeugoberflächen.
Produktbeschreibung
Einleitung
Der Terminal Die Guide Pillar ist eine präzise Formführungskomponente, die speziell für das Stanzen von Terminalformen, Steckformformen und hochpräzise elektrische Bauteilwerkzeugsysteme entwickelt wurde. Es sorgt für eine stabile Ausrichtung zwischen oberen und unteren Stanzsätzen während Hochgeschwindigkeitsstanzprozessen, verbessert die Umformgenauigkeit, reduziert Fehlausrichtungen und sorgt für eine gleichbleibende Produktionsqualität in der Steckverbinderfertigung.
Hergestellt aus hochwertigem Lagerstahl wie SUJ2 oder GCr15, wird der Terminal Die Guide Pillar durch präzises Dreigen, Wärmebehandlung, zylindrisches Schleifen und Polieren verarbeitet. Diese fortschrittlichen Fertigungsverfahren bieten ausgezeichnete Härte, Maßstabilität, Verschleißfestigkeit und Ermüdungsfestigkeit. Die fein geschliffene Oberfläche gewährleistet eine glatte Führungsleistung und einen zuverlässigen Betrieb unter kontinuierlichen Hochlast-Stanzbedingungen.
Terminalmatrizenführungssäulen werden häufig in elektrischen Steckformen, Klemmstanzwerkzeugen, Progressivmatrizen, Automobilleitungskabel-Bauteilformen, präziser elektronischer Werkzeuge und industriellen Hochgeschwindigkeitsproduktionssystemen eingesetzt. Sie sind in mehreren Durchmessern, Längen und Präzisionsqualitäten erhältlich und erfüllen sowohl Standardformen als auch individuelle technische Spezifikationen. OEM- und ODM-Dienste sind basierend auf Kundenzeichnungen und technischen Anforderungen verfügbar.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Produktname | Terminalmatrizen-Leitsäule |
| Material | SUJ2 / GCr15 Lagerstahl |
| Oberflächenfinish | Präzisionsgeschliffen und poliert |
| Härte | HRC 58-62 |
| Durchmesserbereich | Ø8 mm – Ø120 mm |
| Längenbereich | 80 mm – 1800 mm |
| Führungstyp | Präzise Formausrichtung |
| Geradlinigkeit | ≤0.003 mm/100 mm |
| Oberflächenbehandlung | Hard Chrome Optional |
| Installationstyp | Pressanpassung / individuelle Montage |
| Präzisionsqualität | Hohe Präzision / Ultra-Präzision |
| Betriebszustand | Hochgeschwindigkeits-Dauerbetrieb |
| Dienstzeit | Langfristige industrielle Nutzung |
| Anpassung | OEM & ODM verfügbar |
Drei zentrale Anpassungsaspekte, die auf Ihre Bedürfnisse zugeschnitten sind
Verschiedene Anpassungsmethoden werden angepasst, um unterschiedliche Anforderungen zu erfüllen.
Präzisionsfertigung, ausgezeichnete Qualität
Optimiert für die Genauigkeit der Steckverbinder-Stanzgenauigkeit
Konzipiert, um eine präzise Ausrichtung in Terminal- und Steckmatriesystemen zu gewährleisten und so während der Hochgeschwindigkeits-Stanzproduktion eine gleichbleibende Formqualität zu gewährleisten.
Verbessert die Zuverlässigkeit elektrischer Bauteile
Stabile Führungsleistung hilft, Abweichungen der Maße zu reduzieren und verbessert so die Konsistenz und Zuverlässigkeit elektrischer Klemmkomponenten.
Unterstützt den kontinuierlichen Hochgeschwindigkeitsbetrieb
Für den Langzeiteinsatz in Hochfrequenz-Stanzumgebungen konzipiert und sorgt für eine reibungslose Leistung unter kontinuierlichen industriellen Arbeitsbelastungen.
Verringert den Werkzeugverschleiß und -schaden
Eine verbesserte Ausrichtungsregelung minimiert die ungleichmäßige Belastung der Werkzeugkomponenten, verlängert die Werkzeuglebensdauer und reduziert die Wartungshäufigkeit.
Verfeinerter Service, verkürzte Lieferzeit
Von der Designprüfung bis zur Umsetzung bieten wir während des gesamten gesamten Prozesses eine gezielte Einzelbetreuung an.
Beratung → Bereitstellung von Zeichnungen → Designprüfung und Angebot → Auftragsbearbeitung → Qualitätsprüfung → pünktliche Lieferung → Nachverfolgung nach dem Verkauf
Unsere Vorteile
Gestützt auf über 25 Jahre Ingenieurerfahrung bietet unser Team umfassende Dienstleistungen – von maßgeschneidertem Formdesign und Präzisionsbearbeitung bis hin zur Serienproduktion – unterstützt von einem robusten Qualitätssicherungssystem und proaktivem Kundenservice. Zertifiziert nach ISO9001, ISO14001 und IATF 16949, streben wir stets nach Exzellenz in Qualität, Innovation und Kundenzufriedenheit.
Über 100.000 Einheiten auf Lager, mit 2-Stunden-Versand für Standardprodukte.
Implementierung eines dreistufigen Inspektionssystems – erste Materialkontrolle, In-Process-Inspektion und Endkontrolle.
Großer Bestand und schnelle Bearbeitung, was eine pünktliche Lieferung mit 100%iger Produktinspektion gewährleistet.
Anwendungsbereich
Die bevorzugte Wahl in verschiedenen Branchen.
FAQ
Was ist eine Terminal-Die-Leitsäule?
Eine Terminalmatrieführungssäule ist eine präzise Führungskomponente, die in Terminal- und Steckmittelstempeln verwendet wird, um eine genaue Ausrichtung und stabile Flussbewegung zu gewährleisten.
Was ist die Funktion einer Terminal-Die-Leitsäule?
Seine Funktion besteht darin, die präzise Positionierung zwischen den Matrixkomponenten aufrechtzuerhalten, Fehlausrichtungen zu reduzieren, die Umformgenauigkeit zu verbessern und eine stabile Hochgeschwindigkeitsproduktion zu unterstützen.
Welche Materialien werden für Endmatrizenführungssäulen verwendet?
Terminalmatrieführungssäulen bestehen typischerweise aus SUJ2- oder GCr15-Lagerstahl und bieten hohe Härte, Verschleißfestigkeit und eine lange Lebensdauer auf.
Können Terminal-Chip-Leitsäulen angepasst werden?
Ja. Sie können in Durchmesser, Länge, Toleranz, Oberflächenbehandlung und Installationsart entsprechend Kundenzeichnungen und technischen Anforderungen angepasst werden.
Wo werden Terminal-Die-Führungssäulen häufig verwendet?
Sie werden häufig in elektrischen Steckerformen, Klemmstanzwerkzeugen, Progressivmatrizen, der Herstellung von Automobilkabelbäumen und der Präzisionsfertigung elektronischer Bauteile eingesetzt.
