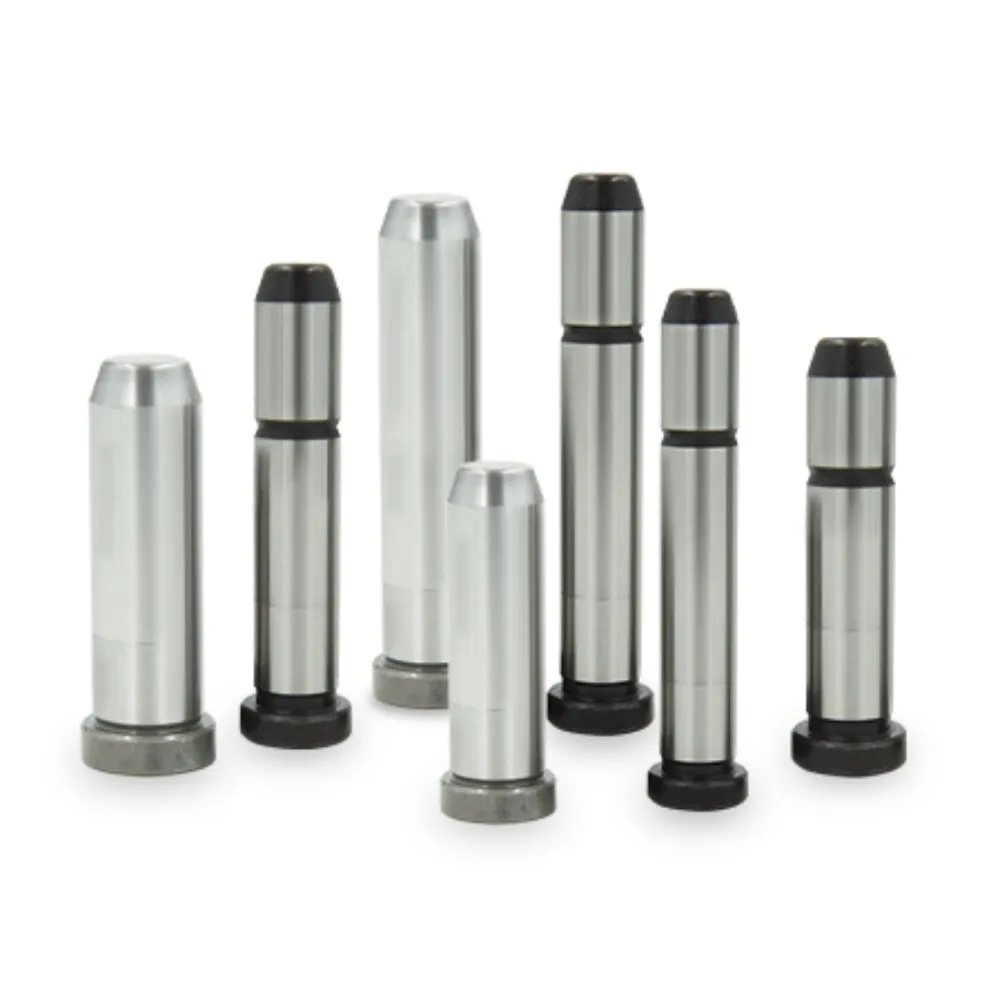

Druckguss-Schrägführungssäule
Die schiefgegossene Führungssäule ist eine spezialisierte Komponente, die in Formen verwendet wird, die eine kontrollierte geneigte Bewegung erfordern. Es unterstützt präzise Führung für Seitenmechaniken und Kernzugsysteme in Druckgussgeräten. Aus gehärtetem Stahl gefertigt, bietet es eine hohe Steifigkeit und konstante Leistung unter Hochdruckbedingungen. Sein schräges Design verbessert die mechanische Koordination innerhalb komplexer Formstrukturen. Mit feiner Oberflächenveredelung sorgt er für einen glatten Kontakt mit passenden Teilen und eine zuverlässige Ausrichtung in kontinuierlichen industriellen Produktionsumgebungen.
- Präzise Stabilität des Winkelpfades: Sorgt für konstante Bewegung während der Betriebszyklen
- Verbesserte Effizienz beim Kernziehen: Verbessert die flüssige Steuerung der Seitenwirkung
- Verringerung des Schimmelverschleißes: Minimiert Reibungsschäden an Kontaktflächen
- Hoher Festigkeitslastwiderstand: Unterstützt Hochdruckdruckgusssysteme
Produktbeschreibung
Einleitung
Die Stanzguss-Schrägführungssäule ist eine präzisionsgefertigte Formkomponente, die zur Unterstützung der Richtungsführung in komplexen Druckgusssystemen entwickelt wurde. Es wird speziell in Formen eingesetzt, die eine geneigte oder nichtlineare Bewegung erfordern, um eine genaue Ausrichtung der beweglichen Teile beim Öffnen und Schließen sicherzustellen. Diese Struktur ist für Kernzieh- und Seitenwirkungsmechanismen unerlässlich, die häufig in fortgeschrittenen Druckgussanwendungen verwendet werden.
Hergestellt aus hochfestem gehärtetem legiertem Stahl, bietet die geneigte Führungssäule eine ausgezeichnete Haltbarkeit und Widerstandsfähigkeit gegen Verschleiß unter hohem Druck und kontinuierlichem Betrieb. Seine präzise geschliffene Oberfläche reduziert die Reibung und sorgt für eine reibungslose Interaktion mit den Führungskomponenten, was die stabile Leistung auch in anspruchsvollen Produktionsumgebungen aufrechterhält. Das optimierte geneigte Design verbessert die Bewegungssteuerung und reduziert die mechanische Belastung der Formbaugruppen.
Dieses Bauteil kann in Winkel, Länge, Durchmesser und Toleranz angepasst werden, um unterschiedliche Werkzeuganforderungen zu erfüllen. Er ist mit internationalen Formnormen wie ISO und DIN kompatibel und kann auch nach OEM-Zeichnungen hergestellt werden. Weit verbreitet in der Automobilteileherstellung, im Aluminium- und Zinkgussguss sowie in der Präzisionsindustrie, sorgt die schiefgegossene Führungssäule für eine zuverlässige Ausrichtung und eine langanhaltende Leistung in modernen Produktionssystemen.
Technische Daten
| Artikel | Beschreibung |
|---|---|
| Produktname | Druckguss-Schrägführungssäule |
| Art | Geneigter / schräger Führungspfosten |
| Material | SUJ2 / GCr15 / 100Cr6 / SKD Stahl |
| Härte | HRC 58–62 |
| Oberflächenbehandlung | Präzisionsschleifen / Wärmebehandlung |
| Winkelbereich | Custom (üblicherweise 10°–45°) |
| Geradlinigkeit | ≤ 0,005 mm |
| Rundung | ≤ 0,003 mm |
| Längenbereich | 100 mm – 800 mm (anpassbar) |
| Toleranz | ISO / DIN-Standard oder OEM |
Drei zentrale Anpassungsaspekte, die auf Ihre Bedürfnisse zugeschnitten sind
Verschiedene Anpassungsmethoden werden angepasst, um unterschiedliche Anforderungen zu erfüllen.
Präzisionsfertigung, ausgezeichnete Qualität
Optimierte Winkelbewegungssteuerung
Die geneigte Struktur ermöglicht präzise Richtungsbewegungen, sorgt für eine genaue Koordination zwischen den Kernzugkomponenten und verbessert die Formsynchronisation während komplexer Druckgusszyklen.
Verbesserte strukturelle Lastverteilung
Die Kraft verteilt sich gleichmäßiger entlang des geneigten Leitpfads, was die Spannungskonzentration reduziert und die Gesamtstabilität der Hochdruckgussform-Baugruppen erhöht.
Hochpräzise Montageanpassung
Mit engen Toleranzen gefräst, sorgt die Führungssäule für eine genaue Abstimmung mit den entsprechenden Bauteilen, minimiert Abweichungen und sorgt für eine gleichbleibende Formpositionierung.
Erhöhte Leistungszuverlässigkeit
Wärmebehandelte legierte Stahlkonstruktion bietet eine starke Ermüdungsbeständigkeit und gewährleistet einen zuverlässigen Betrieb sowie stabile Führungsleistung unter langfristigen, kontinuierlichen industriellen Produktionsbedingungen.
Verfeinerter Service, verkürzte Lieferzeit
Von der Designprüfung bis zur Umsetzung bieten wir während des gesamten gesamten Prozesses eine gezielte Einzelbetreuung an.
Beratung → Bereitstellung von Zeichnungen → Designprüfung und Angebot → Auftragsbearbeitung → Qualitätsprüfung → pünktliche Lieferung → Nachverfolgung nach dem Verkauf
Unsere Vorteile
Gestützt auf über 25 Jahre Ingenieurerfahrung bietet unser Team umfassende Dienstleistungen – von maßgeschneidertem Formdesign und Präzisionsbearbeitung bis hin zur Serienproduktion – unterstützt von einem robusten Qualitätssicherungssystem und proaktivem Kundenservice. Zertifiziert nach ISO9001, ISO14001 und IATF 16949, streben wir stets nach Exzellenz in Qualität, Innovation und Kundenzufriedenheit.
Über 100.000 Einheiten auf Lager, mit 2-Stunden-Versand für Standardprodukte.
Implementierung eines dreistufigen Inspektionssystems – erste Materialkontrolle, In-Process-Inspektion und Endkontrolle.
Großer Bestand und schnelle Bearbeitung, was eine pünktliche Lieferung mit 100%iger Produktinspektion gewährleistet.
Anwendungsbereich
Die bevorzugte Wahl in verschiedenen Branchen.
FAQ
F1: Wofür wird eine schräg geformte Führungssäule im Druckguss verwendet?
Sie wird in Druckgussformen verwendet, um geneigte Bewegungen zu steuern, insbesondere bei Kernzug- und Seitenmechaniken.
F2: Welche Materialien werden häufig verwendet?
Es wird typischerweise aus gehärtetem legiertem Stahl wie GCr15, SUJ2 oder 100Cr6 gefertigt, um hohe Festigkeit und Verschleißfestigkeit zu gewährleisten.
F3: Kann der Winkel individuell angepasst werden?
Ja, der Winkel kann je nach Anforderungen des Formdesigns angepasst werden, meist zwischen 10° und 45° oder nach Bedarf.
F4: Ist es kompatibel mit Standard-Formsystemen?
Ja, es kann nach ISO-, DIN- und JIS-Standards hergestellt werden und ist mit den meisten internationalen Druckgusssystemen kompatibel.
F5: Welche Branchen verwenden schräg gewinkelte Führungssäulen?
Es wird häufig in Automobilteilen, Aluminium- und Zinkguss, Präzisionswerkzeugen und industriellen Fertigungsanwendungen eingesetzt.
