Präzisions-CNC-Bearbeitung für Roboterarm-Glieder
CNC-Bearbeitung mit Roboterarm-Link
Präzisions-CNC-Bearbeitung für Roboterarm-Glied mit leichten Taschen, Verstärkungsrippen, Große Verbindungsbohrungen, Aktuatorschnittstellen, Kabelkanäle, und kritische Montagebezugspunkte. Unterstützt die 5-Achsen-Bearbeitung, Tight GD&T, Leichte Materialien, und Prototyp- bis Kleinserienproduktion.
- 5-Achsen-CNC für leichte Armgelenke
- Präzisionsgelenkbohrungen & Achsenausrichtung
- Taschen-/Rippen-/Dünnwandstrukturen
- 6061 / 7075 Aluminium / Titan
- Prototyp & Kleinvolumenproduktion
Produktbeschreibung
Einleitung

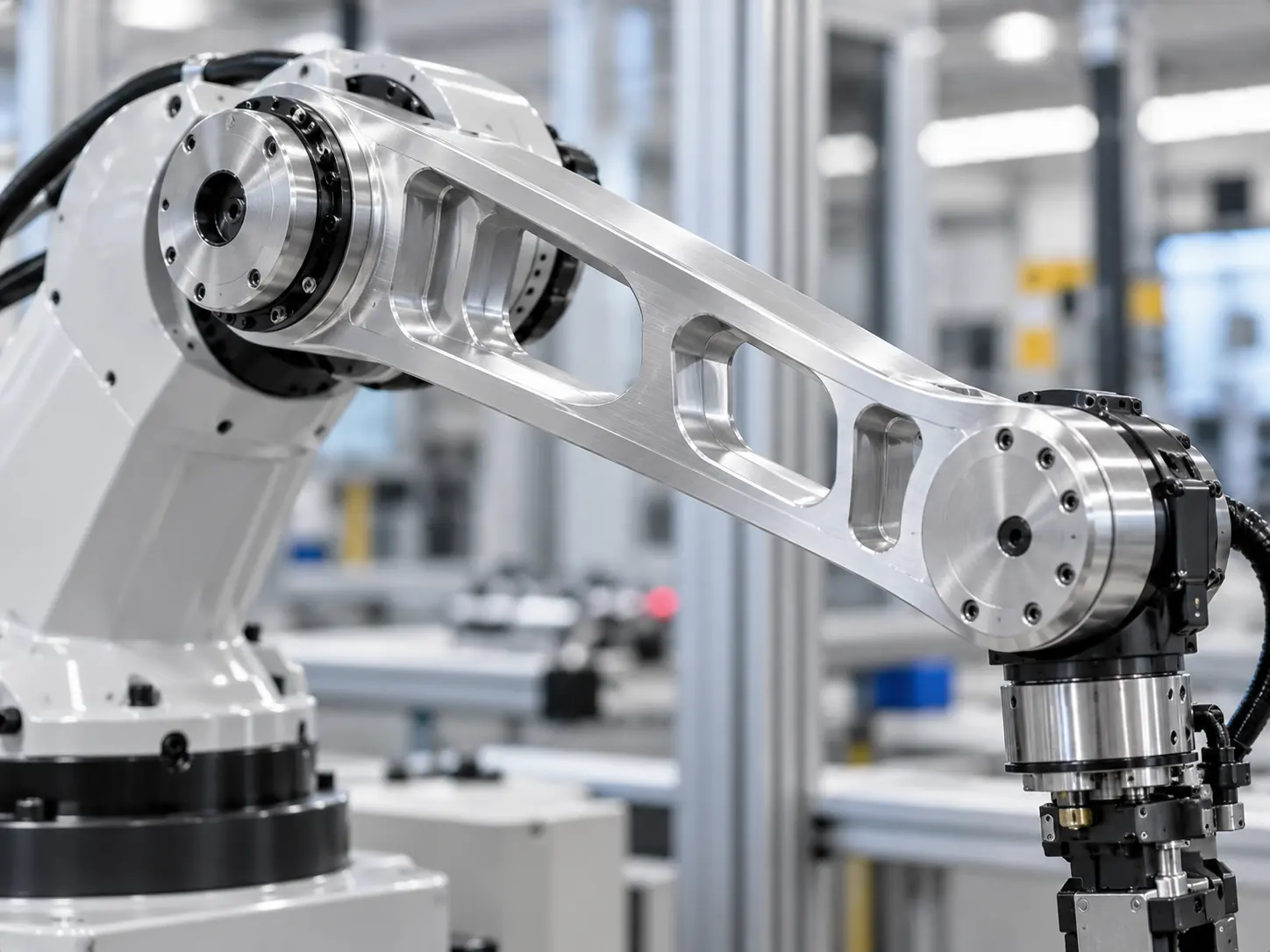

Robot Arm Link CNC-Bearbeitung wird verwendet, um leichte Strukturglieder herzustellen, die Verbindungen verbinden, Aktuatoren, Handgelenkmodule, und andere Bewegungskomponenten in robotischen Systemen. Diese Teile erfordern eine sorgfältige Balance mit geringer Masse, Strukturelle Steifigkeit, Dimensionsstabilität, sowie eine genaue Gelenkausrichtung zur Unterstützung schneller und wiederholbarer Roboterbewegungen.

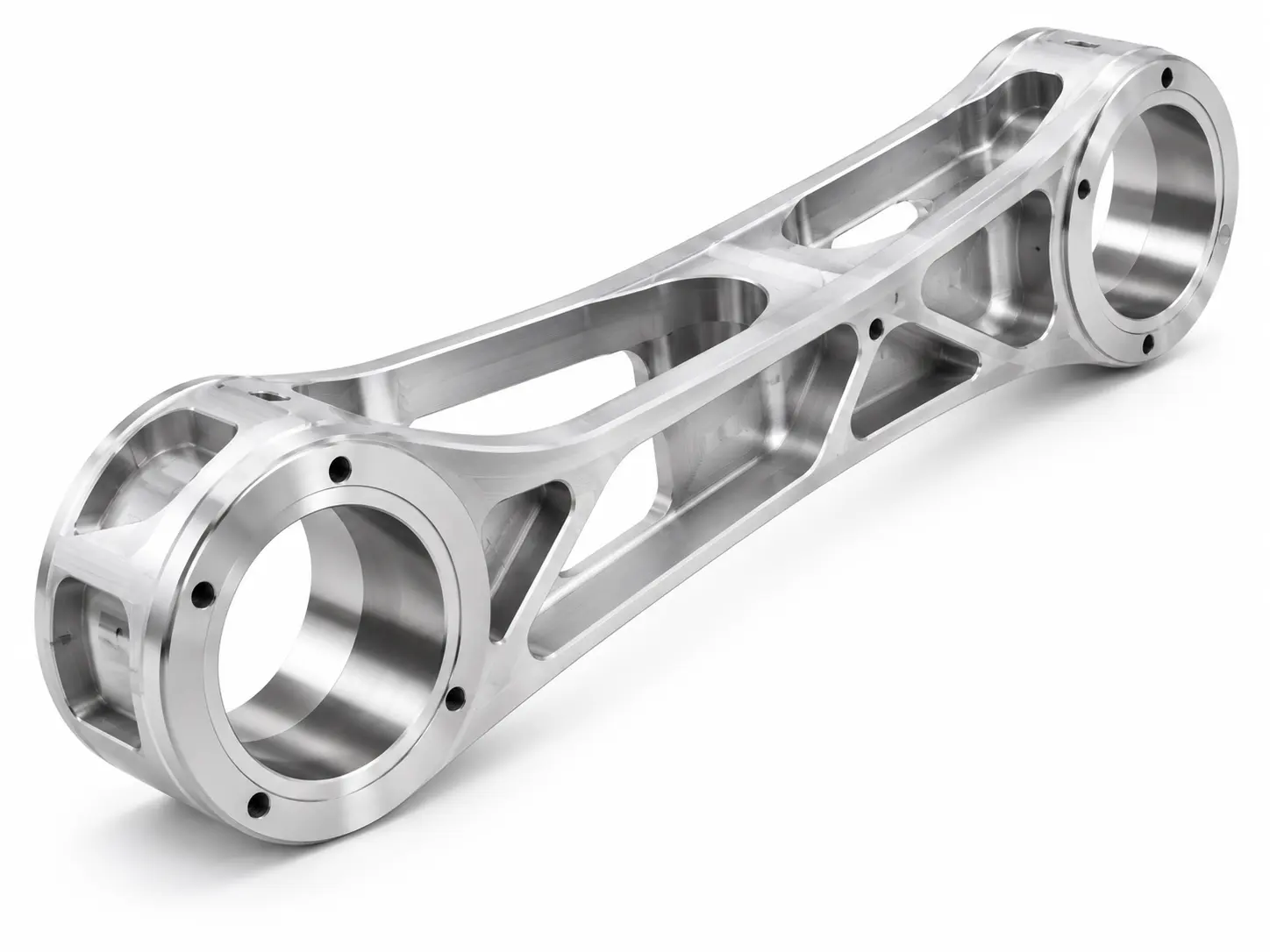

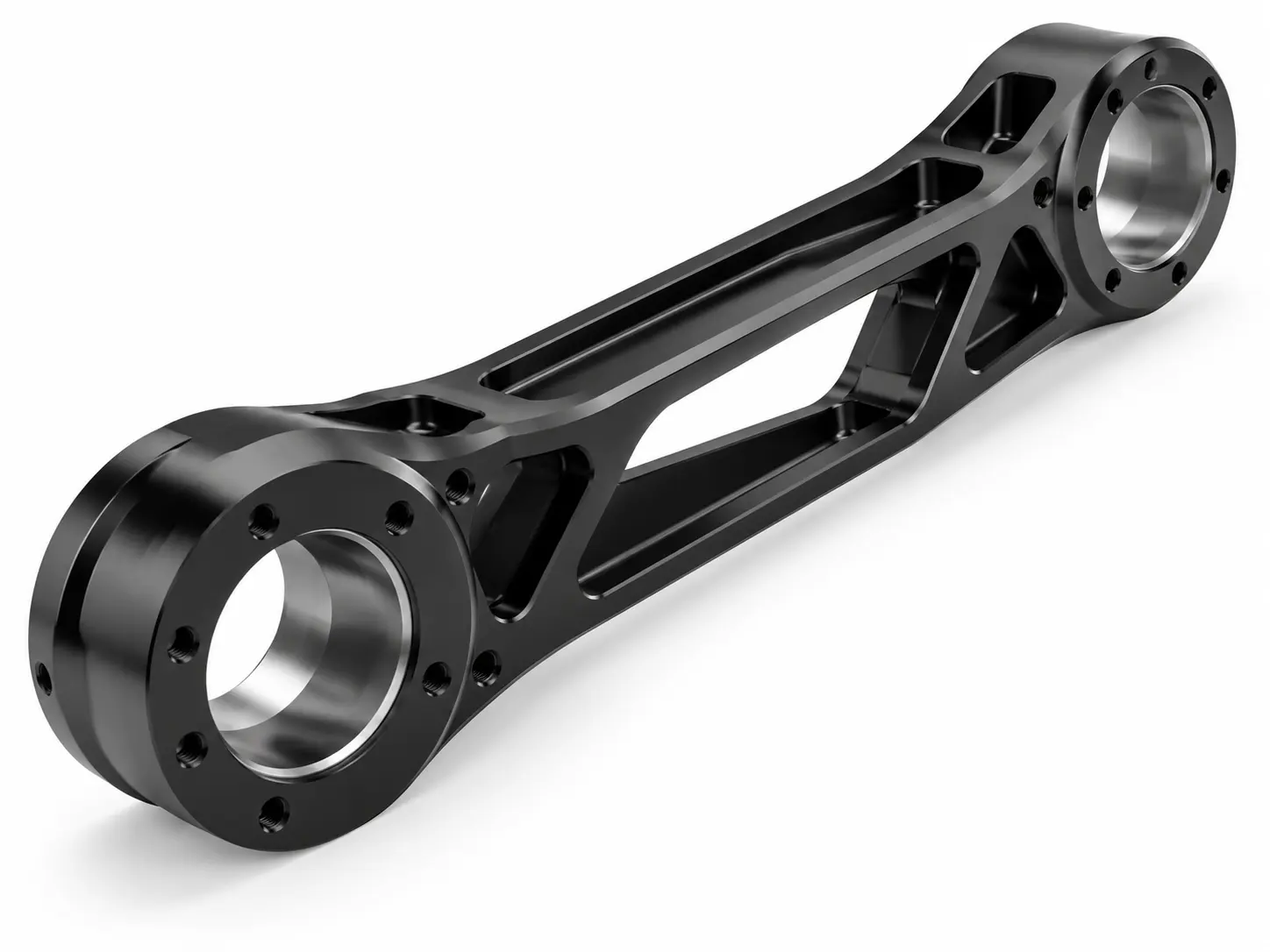

Roboterarm-Glieder enthalten oft große Gelenkbohrungen, Lager- oder Aktuatorschnittstellen, Präzisionsmontageflächen, Leichte Taschen, Verstärkungsrippen, Kabelleitungskanäle, Dünnwandige Schnitte, und multidirektionale Montagefunktionen. Kleine Abweichungen in der Rohrposition, Parallelismus, Flachheit, oder die Ausrichtung von Verbindung zu Verbindung die Genauigkeit der Montage beeinflussen kann, Bewegungswiederholbarkeit, Vibration, und die Lastverteilung über den Roboterarm.
Unsere CNC-Bearbeitungsmöglichkeiten umfassen 3-Achs-Mechaniken, 4-Achsen, und 5-Achsen-Fräsen, Langweilig, Bohren, Gewinde, Klopfen, Taschenbearbeitung, und präzise Fertigstellung. Bearbeitungsstrategien, Leuchtvorrichtungsdesign, Bezugskontrolle, Materialentfernungssequenz, und Inspektionsmethoden werden entsprechend der Linklänge ausgewählt, Wanddicke, Kritische Gelenkschnittstellen, GD&T-Anforderungen, und Verformungsrisiko.
Roboterarm-Glied können aus 6061-Aluminium gefertigt werden, 7075 Aluminium, Titan, Edelstahl, und andere technische Materialien, mit Eloxizierung, Harteloxierung, Passivierung, Polieren, Beschichtung, und andere verfügbare sekundäre Verfahren. Prototyp, Ingenieursprobe, und die Produktion in geringer Stückzahl kann nach Kundenzeichnungen unterstützt werden.
Technische Daten
| Artikel | Spezifikation |
|---|---|
| Produktname | CNC-Bearbeitung mit Roboterarm-Link |
| Material | 6061 Aluminium / 7075 Aluminium / Titan / Edelstahl / Maßgeschneidert |
| Herstellungsprozess | Fräsen / Drehen / Bohren / Bohren / Gewindeschneiden / Gewindeschneiden / Präzisionsveredelung |
| Bauteilgeometrie | Lange Struktur / Dünnwandige / Rippen / Taschen / Hohl / Komplexe Mehrflächen |
| Toleranz | Bis ±0.005 mm / Laut Zeichnung |
| Oberflächenfinish | Anodisierung / Hartanodisierung / Passivierung / Beschichtung / Beschichtung |
| Farbe | Natürlich / Schwarz / Materialabhängig |
| Produktionsvolumen | Prototypen- und Kleinserienproduktion |
| Inspektion | CMM / Höhenanzeige / Mikrometer / Bremssättel / individueller Inspektionsplan |
| Dokumentation | Inspektionsberichte und Materialdokumente auf Anfrage |
| Anwendungen | Humanoide Roboter / Kollaborative Roboter / Industrieroboter / Roboteraktuatoren / Präzisionsbewegungssysteme |
| Zollservice | OEM- und ODM-Unterstützung. |
Drei zentrale Anpassungsaspekte, Auf Ihre Bedürfnisse zugeschnitten
Maßgeschneiderte CNC-Bearbeitungslösungen für komplexe Roboterbauteile und Präzisionsmontageanforderungen.
Präzisionsfertigung, Ausgezeichnete Qualität
Leichte Strukturbearbeitung
Mehrachsige CNC-Bearbeitung unterstützt tiefe Taschen, Verstärkungsrippen, Interne Aussparungen, und dünnwandige Strukturen, um die Armgelenkmasse zu reduzieren und gleichzeitig die für robotische Bewegung erforderliche Steifigkeit zu erhalten.
Präzisionsbohrungsbearbeitung
Große Verbindungsbohrungen, Lagerschnittstellen, und die Montagefunktionen des Aktuators sind sorgfältig bearbeitet, um eine genaue Positionierung zwischen verbundenen robotischen Gelenken zu gewährleisten.
Langteilige Verzerrungskontrolle
Bearbeitungssequenz, Werkhaltung, Datum-Strategie, Und Materialentfernung sind geplant, um Verzerrungen in Lang Zeit zu kontrollieren, dünn, oder stark versteckte Komponenten.
Multi-Oberflächen-Inspektion

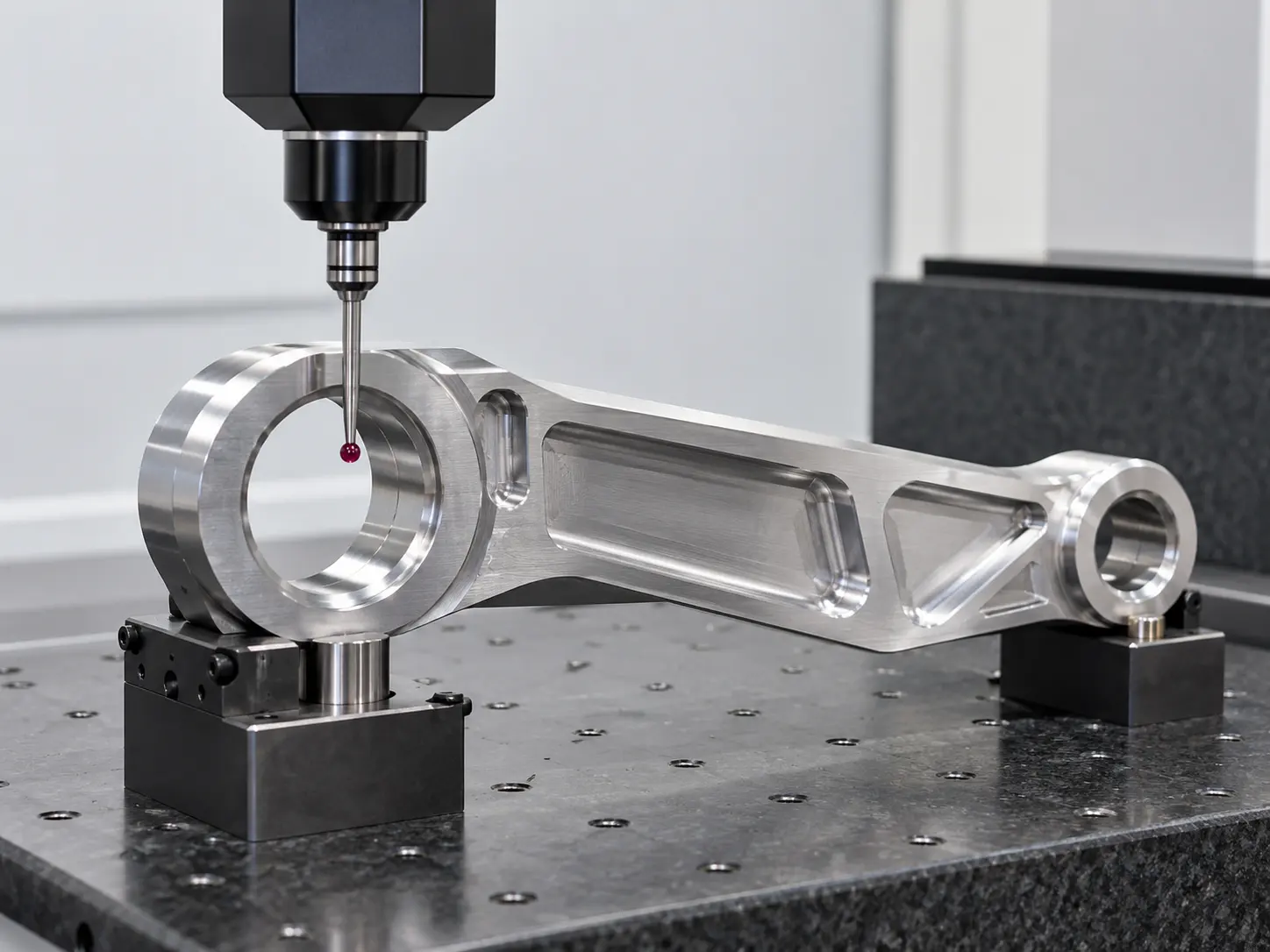

CMM, Bohrungsmessen, Mikrometer, Rundheitsmessgeräte, und andere Inspektionsgeräte können die Bohrungsgröße überprüfen, Position, Konzentrizität, Runout, Flachheit, und kritische Montagemaße.
Verfeinerter Dienst, Verkürzte Lieferzeit
Von der Entwurfsprüfung bis zur Durchführung, Wir bieten während des gesamten Prozesses eine gezielte Einzelnachbetreuung an.
Beratung → Bereitstellung von Zeichnungen → Designprüfung & Angebot → Auftragsbearbeitung → Qualitätskontrolle → pünktliche Lieferung → Nachverfolgung nach dem Verkauf
Unsere Vorteile
Gestützt auf über 25 Jahre Ingenieurserfahrung, Unser Team bietet umfassende Dienstleistungen – von individueller Formgestaltung und Präzisionsbearbeitung bis hin zur Serienfertigung – unterstützt durch ein robustes Qualitätssicherungssystem und proaktiven Kundenservice. Zertifiziert nach ISO9001, ISO14001, und IATF 16949, Wir streben kontinuierlich nach Exzellenz in Qualität, Innovation, und Kundenzufriedenheit.
Über 100,000 Einheiten im Lager, mit 2-Stunden-Versand für Standardprodukte.
Implementierung eines dreistufigen Inspektionssystems – erste Materialprüfung, In-Process-Inspektion, und Endabschlussprüfung.
Großer Bestand und schnelle Bearbeitung, Sicherstellung der pünktlichen Lieferung durch 100%ige Produktinspektion.
Anwendungsbereich
Die bevorzugte Wahl in verschiedenen Branchen.
FAQ
F1: Was ist eine Roboterarmverbindung?
Eine Roboterarm-Verbindung ist das strukturelle Element, das zwei robotische Gelenke oder Bewegungsmodule verbindet, Lastübertragung bei beibehaltender Geometrie zwischen den Rotationsachsen.
F2: Warum sind Roboterarm-Glieder mit Taschen und Rippen konstruiert??
Taschen und Ausschnitte verringern Masse und Rotationsträgheit, während Rippen helfen, die strukturelle Steifigkeit in Bereichen zu erhalten, in denen Lasten zwischen den Verbindungen übertragen werden.
F3:Welche Materialien werden häufig für Roboterarmverbindungen verwendet??
6061 und 7075 Aluminium werden häufig für leichte Bauwerke eingesetzt, während Titan oder Edelstahl bei höherer Festigkeit ausgewählt werden können, Steifigkeit, oder Umweltresistenz ist erforderlich.
F4: Warum ist die Ausrichtung der Gelenkbohrungen wichtig?
Die Beziehung zwischen Gelenkbohrungen und Montageflächen beeinflusst die Ausrichtung der robotischen Achsen, Montagegenauigkeit, Lastverteilung, und Bewegungswiederholbarkeit.
F5: Wie kontrolliert man Verzerrungen in leichten Armverbindungen??
Spielplan, Bearbeitungssequenz, Ausgewogene Materialentfernung, Zwischeninspektion, und geeignete Fertigstellungszumessungen können je nach Geometrie und Material verwendet werden.
