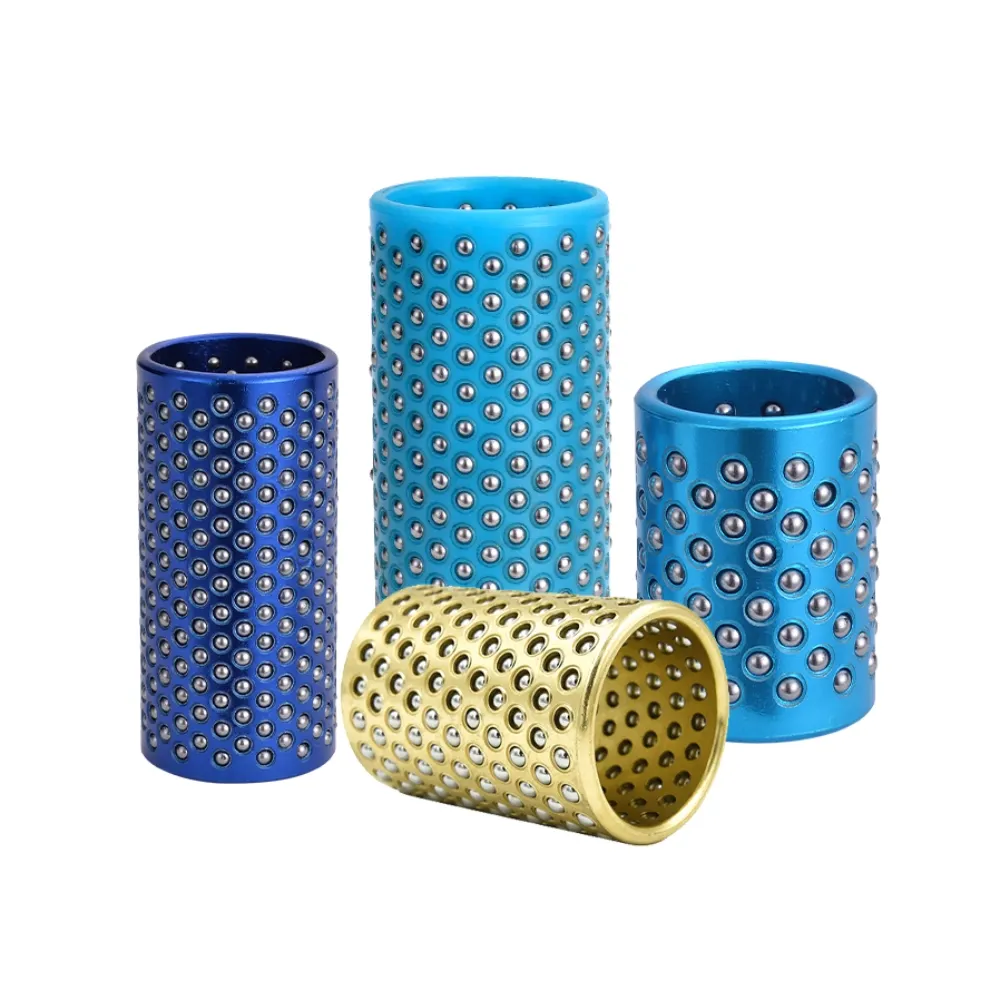

Stahlkugelführungsbuchse
Die Stahlkugelführungsbuchse ist für Präzisionsformsysteme konzipiert, die eine sanfte und effiziente Bewegungssteuerung erfordern. Sie verwendet einen rollenden Stahlkugelmechanismus, um eine präzise Führung zwischen beweglichen Komponenten zu gewährleisten und so eine stabile Ausrichtung während kontinuierlicher Betriebszyklen zu gewährleisten. Dieses Design verbessert die Bewegungsreaktion, reduziert den mechanischen Widerstand und steigert die Gesamteffizienz des Systems. Mit zuverlässiger struktureller Leistung und konstanten Betriebseigenschaften eignet es sich für hochpräzise industrielle Umgebungen, in denen stabile Führung und langfristige Langlebigkeit unerlässlich sind.
Produktbeschreibung
Einleitung
Die Stahlkugelführungsbuchse ist eine Präzisionsformkomponente, die eine glatte, präzise und widerstandsarme Führung zwischen Formteilen bietet. Es verwendet gehärtete Stahlkugeln, die in einem Präzisionskäfig angeordnet sind, um den traditionellen Gleitkontakt zu ersetzen und so während des Gussbetriebs eine Walzbewegung zu ermöglichen. Diese Struktur gewährleistet eine stabile Ausrichtung und verbesserte Bewegungseffizienz bei wiederholten Hochgeschwindigkeits-Produktionszyklen und trägt dazu bei, eine konstante Positionsgenauigkeit zu gewährleisten.
Das Produkt wird aus hochwertigem Lagerstahl hergestellt und durch fortschrittliche Wärmebehandlung und Präzisionsschleifverfahren verarbeitet. Diese Verfahren bieten ausgezeichnete Härte, starke Verschleißfestigkeit und stabile Maßgenauigkeit unter kontinuierlichem Betrieb. Das interne Kugelzirkulationssystem sorgt für einen gleichmäßigen Rollkontakt, reduziert Reibung, Wärmeaufbau und mechanischen Widerstand, was die Betriebsstabilität in anspruchsvollen industriellen Umgebungen verbessert.
Stahlkugelführungsbuchsen werden häufig in Präzisionsspritzgussformen, Hochgeschwindigkeits-Stanzwerkzeugen, Progressivmatrisensystemen, Automobilformen, elektronischen Bauteilgussformen, Halbleitergeräten und automatisierten Maschinen eingesetzt. Er eignet sich besonders für Anwendungen, die hohe Geschwindigkeit, geringe Reibung und präzise Führungsleistung erfordern. Kompatibel mit internationalen Normen wie MISUMI, HASCO, DME, DIN und ISO, kann es auch nach Zeichnungen oder spezifischen technischen Anforderungen angepasst werden. Dies macht es zu einer zuverlässigen Lösung zur Verbesserung der Produktionseffizienz, zur Reduzierung des Wartungsbedarfs und zur Sicherstellung langfristiger Betriebsgenauigkeit.
Technische Daten
| Gegenstand | Beschreibung |
|---|---|
| Produktname | Stahlkugelführungsbuchse |
| Material | SUJ2, GCr15, Lagerstahl |
| Strukturtyp | Kugelkäfigtyp |
| Härte | HRC 58–62 |
| Oberflächenfinish | Präzisionsschleifen |
| Bewegungstyp | Rollendes Kontaktsystem |
| Reibungsniveau | Ultra Low |
| Genauigkeitsgrad | Hochpräzisionsstandard |
| Dienstzeit | Langzyklusbetrieb |
Drei zentrale Anpassungsaspekte, die auf Ihre Bedürfnisse zugeschnitten sind
Verschiedene Anpassungsmethoden werden angepasst, um unterschiedliche Anforderungen zu erfüllen.
Präzisionsfertigung, ausgezeichnete Qualität
Verbesserte Effizienz der Rollbewegung
Das Stahlkugel-Zirkulationssystem ermöglicht eine sanftere Bewegung, reduziert den Widerstand und verbessert die Betriebseffizienz bei Hochgeschwindigkeits-Gusszyklusbedingungen.
Überlegene Positionsstabilitätskontrolle
Die präzise Kugelanordnung sorgt für konsistente Ausrichtungspfade und gewährleistet so eine zuverlässige Führungsgenauigkeit über wiederholte mechanische Betriebszyklen.
Reduzierte mechanische Kontaktspannung
Das Walzkontaktdesign minimiert die direkte Oberflächenreibung, verringert die Verschleißintensität und verbessert die Haltbarkeit der Bauteile unter kontinuierlichen Belastungen.
Optimierte Hochgeschwindigkeitsleistung
Entwickelt für schnelle Bewegungssysteme, die stabile Funktion und konsistente Führungsverhalten in Hochfrequenz-industriellen Produktionsanwendungen aufrechterhalten.
Verfeinerter Service, verkürzte Lieferzeit
Von der Designprüfung bis zur Umsetzung bieten wir während des gesamten gesamten Prozesses eine gezielte Einzelbetreuung an.
Beratung → Bereitstellung von Zeichnungen → Designprüfung und Angebot → Auftragsbearbeitung → Qualitätsprüfung → pünktliche Lieferung → Nachverfolgung nach dem Verkauf
Unsere Vorteile
Gestützt auf über 25 Jahre Ingenieurerfahrung bietet unser Team umfassende Dienstleistungen – von maßgeschneidertem Formdesign und Präzisionsbearbeitung bis hin zur Serienproduktion – unterstützt von einem robusten Qualitätssicherungssystem und proaktivem Kundenservice. Zertifiziert nach ISO9001, ISO14001 und IATF 16949, streben wir stets nach Exzellenz in Qualität, Innovation und Kundenzufriedenheit.
Über 100.000 Einheiten auf Lager, mit 2-Stunden-Versand für Standardprodukte.
Implementierung eines dreistufigen Inspektionssystems – erste Materialkontrolle, In-Process-Inspektion und Endkontrolle.
Großer Bestand und schnelle Bearbeitung, was eine pünktliche Lieferung mit 100%iger Produktinspektion gewährleistet.
Anwendungsbereich
Die bevorzugte Wahl in verschiedenen Branchen.
FAQ
1. Wofür wird eine Stahlkugelführungsbuchse verwendet?
Sie wird in Formsystemen eingesetzt, um eine hochpräzise, reibungsarme Walzenführung zwischen beweglichen Bauteilen zu gewährleisten.
2. Was ist der Hauptvorteil des Stahlkugel-Designs?
Die rollende Stahlkugelstruktur verringert die Reibung und verbessert die Bewegungsgeschwindigkeit und Genauigkeit.
3. Wo wird es häufig angewendet?
Es wird häufig in Spritzgussformen, Stanzwerkzeugen, Progressivmatrisen und Hochgeschwindigkeitsautomatisierungsgeräten eingesetzt.
4. Welche Materialien werden in der Produktion verwendet?
Sie besteht typischerweise aus Lagerstahl mit Wärmebehandlung und präziser Schleifung für Haltbarkeit.
5. Kann es individuell angepasst werden?
Ja, OEM-Anpassungen sind verfügbar, einschließlich Größe, Struktur und Material basierend auf Zeichnungen oder Anforderungen.
