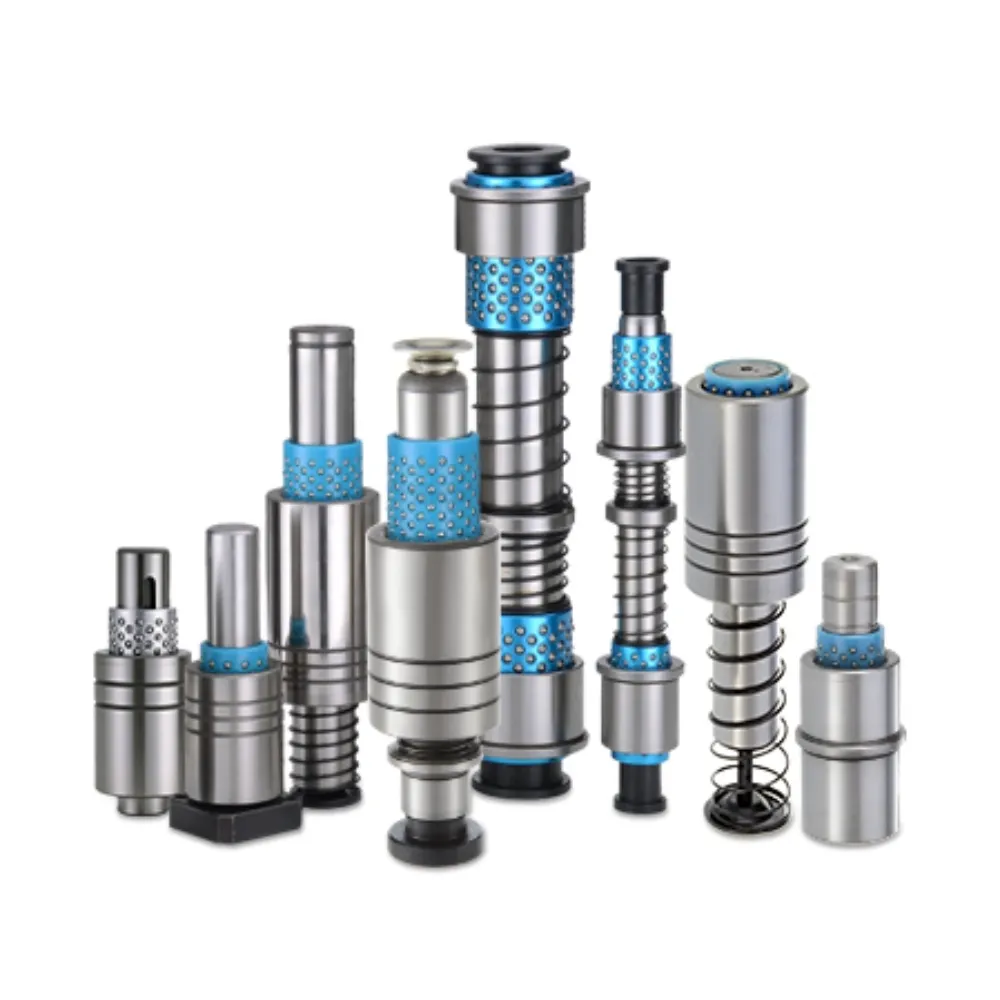

Kugelführungssäule der Stripperplatte
- Präzises Rollstabilitätssystem: Gewährleistet eine gleichbleibende Genauigkeit der geführten Bewegungen
- Reduzierte mechanische Kontaktspannung: Minimiert den Oberflächenverschleiß während der Betriebszyklen
- Leistung im Hochgeschwindigkeitszyklus: Unterstützt schnellere Auswurfoperationen von Formen
- Einheitliche Kräfteverteilungskontrolle: Verbessert die allgemeine strukturelle Gleichgewichtsstabilität
Produktbeschreibung
Einleitung
Die Kugelführungssäule der Stripperplatte ist eine Präzisionsformkomponente, die entwickelt wurde, um eine sanfte und kontrollierte Bewegung von Stripperplatten in Spritzgusssystemen zu unterstützen. Sie verwendet eine Kugellager-Führungsstruktur, die die Reibung zwischen beweglichen Teilen erheblich reduziert und so einen stabilen und effizienten Betrieb bei wiederholten Öffnungs- und Auswurfzyklen der Form gewährleistet. Dies macht es besonders geeignet für hochgeschwindigkeitsautomatisierte Produktionsumgebungen, in denen Genauigkeit und Konsistenz erforderlich sind.
Hergestellt aus hochfestem gehärtetem Stahl, bietet die Kugelführungssäule der Stripper-Platten ausgezeichnete Verschleißfestigkeit, Steifigkeit und Maßstabilität. Das präzisionsgefertigte Kugelkäfigsystem ermöglicht Rollkontakt statt Rutschen, minimiert Oberflächenschäden und verbessert die Gesamteffizienz der Führung. Die optimierte Struktur hilft, den Betriebswiderstand zu reduzieren und verbessert die Leistung von Ausstoß- und Stripper-Mechanismen unter kontinuierlichen Lastbedingungen.
Die Kugelführungssäule der Abzieherplatte kann in Größe, Länge und Toleranz angepasst werden, um unterschiedlichen Anforderungen der Formgestaltung gerecht zu werden. Es ist mit internationalen Normen wie ISO, DIN und JIS kompatibel und kann auch nach OEM-Zeichnungen produziert werden. Weit verbreitet in Kunststoffspritzgussformen, Automobilteileherstellung und präzisen industriellen Werkzeugsystemen bietet es eine zuverlässige Steuerungsleistung und eine lange Lebensdauer in anspruchsvollen Produktionsumgebungen.
Technische Daten
| Gegenstand | Beschreibung |
|---|---|
| Produktname | Kugelführungssäule der Stripperplatte |
| Typ | Kugellager-Führungssäule |
| Material | SUJ2 / GCr15 / 100Cr6 / SKD Stahl |
| Härte | HRC 58–62 |
| Struktur | Kugelkäfig / lineare Kugelführung |
| Oberflächenbehandlung | Präzisionsschleifen / Wärmebehandlung |
| Geradlinigkeit | ≤ 0,005 mm |
| Rundung | ≤ 0,003 mm |
| Konzentrizität | ≤ 0,01 mm |
| Längenbereich | 100 mm – 800 mm (anpassbar) |
| Toleranz | ISO/DIN-Standard oder OEM-Zeichnung |
Drei zentrale Anpassungsaspekte, die auf Ihre Bedürfnisse zugeschnitten sind
Verschiedene Anpassungsmethoden werden angepasst, um unterschiedliche Anforderungen zu erfüllen.
Präzisionsfertigung, ausgezeichnete Qualität
Ultra-reibungsarme Rollbewegung
Die Kugellagerstruktur ermöglicht Rollkontakt statt Schieben, reduziert den Widerstand erheblich und sorgt für eine sanftere Bewegung der Abziehplatten bei Hochgeschwindigkeitsformen.
Verbesserte Effizienz des Auswurfsystems
Verbessert die Entfernungs- und Auswurfgeschwindigkeit durch Minimierung des mechanischen Widerstands, was schnellere Zykluszeiten und effizientere Formproduktion in automatisierten Fertigungssystemen ermöglicht.
Verbesserte Lastverteilungsbalance
Walzelemente verteilen die Kraft gleichmäßig über die Kontaktflächen, verringern die lokale Belastung und erhöhen die Stabilität der Leitung der Stripper-Platten unter wiederholten Betriebsbelastungen.
Verlängerte Lebensdauer des Schimmels
Reduzierte Reibung und Verschleiß verringern Oberflächenschäden erheblich und tragen dazu bei, die Lebensdauer der Formführungskomponenten in kontinuierlichen Produktionsumgebungen zu verlängern.
Verfeinerter Service, verkürzte Lieferzeit
Von der Designprüfung bis zur Umsetzung bieten wir während des gesamten gesamten Prozesses eine gezielte Einzelbetreuung an.
Beratung → Bereitstellung von Zeichnungen → Designprüfung und Angebot → Auftragsbearbeitung → Qualitätsprüfung → pünktliche Lieferung → Nachverfolgung nach dem Verkauf
Unsere Vorteile
Gestützt auf über 25 Jahre Ingenieurerfahrung bietet unser Team umfassende Dienstleistungen – von maßgeschneidertem Formdesign und Präzisionsbearbeitung bis hin zur Serienproduktion – unterstützt von einem robusten Qualitätssicherungssystem und proaktivem Kundenservice. Zertifiziert nach ISO9001, ISO14001 und IATF 16949, streben wir stets nach Exzellenz in Qualität, Innovation und Kundenzufriedenheit.
Über 100.000 Einheiten auf Lager, mit 2-Stunden-Versand für Standardprodukte.
Implementierung eines dreistufigen Inspektionssystems – erste Materialkontrolle, In-Process-Inspektion und Endkontrolle.
Großer Bestand und schnelle Bearbeitung, was eine pünktliche Lieferung mit 100%iger Produktinspektion gewährleistet.
Anwendungsbereich
Die bevorzugte Wahl in verschiedenen Branchen.
Häufig gestellte Fragen
F1: Wofür wird eine Ballführungssäule für Stripperplatten verwendet?
Er wird in Spritzgussformen verwendet, um Abzieh- und Auswurfplatten mit geringer Reibung und hoher Präzision zu führen.
F2: Was ist der Vorteil des Kugellager-Designs?
Die Kugellagerstruktur reduziert die Gleitreibung, ermöglicht eine sanftere Bewegung und verbessert die Gesamteffizienz und Lebensdauer der Form.
F3: Welche Materialien werden am häufigsten verwendet?
Es wird typischerweise aus gehärtetem Stahl wie GCr15, SUJ2 oder 100Cr6 gefertigt, um hohe Festigkeit und Haltbarkeit zu gewährleisten.
F4: Kann es angepasst werden?
Ja, Größe, Länge, Toleranz und Struktur können je nach spezifischen Anforderungen des Formdesigns angepasst werden.
F5: Wo wird es hauptsächlich verwendet?
Es wird häufig in Kunststoffspritzgussformen, der Herstellung von Automobilteilen und hochpräzisen Industriegusssystemen eingesetzt.
