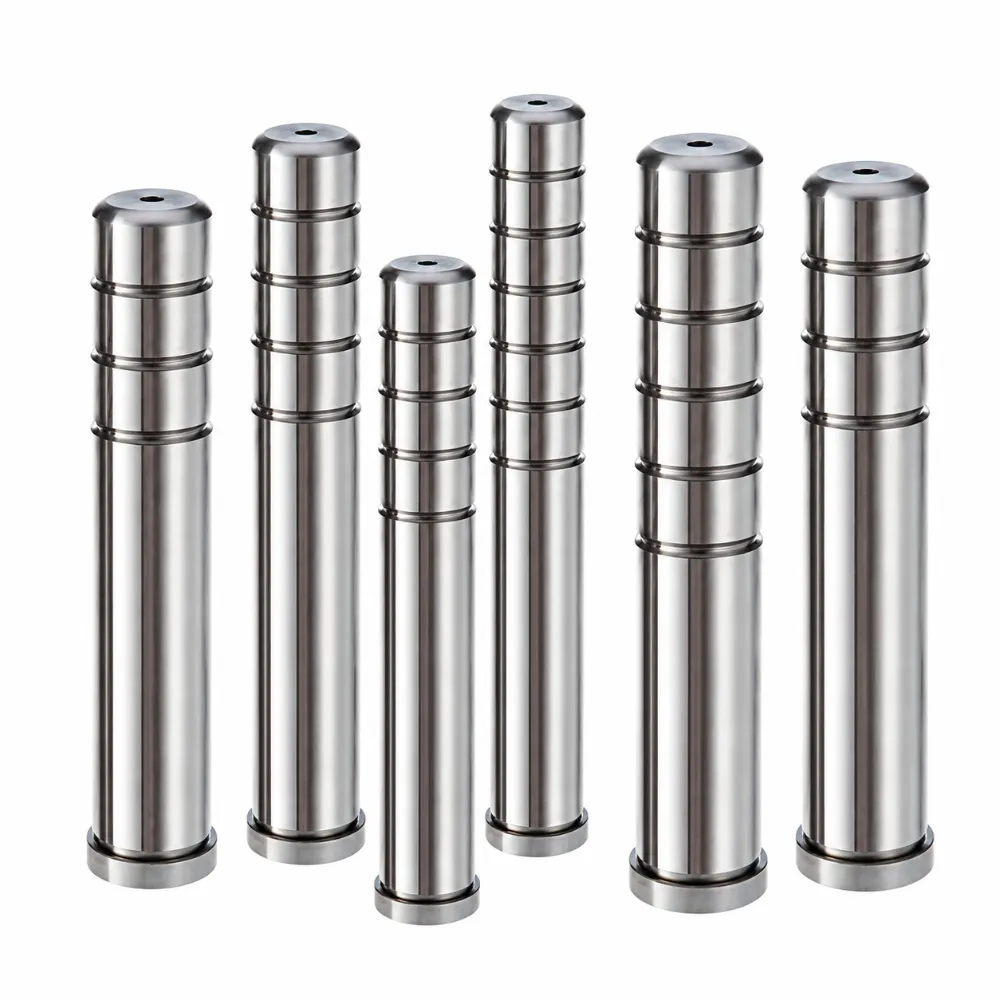

Leitsäule der Metallstanzform
Die Metallstanzform-Führungssäule ist so konzipiert, dass sie eine genaue Ausrichtung der Matrize bei Metallform- und Stangeanwendungen unterstützt. Es sorgt für kontrollierte Bewegung zwischen den Stempelabschnitten und trägt so zur Aufrechterhaltung der Produktionspräzision und Betriebsstabilität bei. Aus wärmebehandeltem Stahl gefertigt, bietet es eine hervorragende Haltbarkeit und Widerstandsfähigkeit gegen wiederholte mechanische Belastungen. Die präzisionsgeschliffene Oberfläche fördert eine glatte Führungsmechanik und zuverlässige Leistung während kontinuierlicher Fertigungsprozesse. Sie wird häufig in Stanzwerkzeugen eingesetzt, die eine zuverlässige Ausrichtung und eine lange Lebensdauer erfordern.
- Stabile Hochgeschwindigkeitsbetriebsleistung: Bewahrt die Genauigkeit während schneller Stanzzyklen
- Design der erweiterten Lastverteilungsfähigkeit: Gleichmäßig verteilt die Kraft zwischen den Chip-Komponenten
- Langlebige Haltbarkeitsstruktur: Verlängert die Betriebsdauer bei starker Nutzung
- Bewegungssteuerung der glatten Stantrize-Einschaltung: Sorgt für eine gleichmäßige Ausrichtung während der Bewegungszyklen
Produktbeschreibung
Einleitung
Die Metall-Stanzform-Führungssäule ist ein wesentlicher Bauteil, der in Stanzformen verwendet wird, um eine präzise Ausrichtung zwischen oberen und unteren Stempelabschnitten sicherzustellen. Es spielt eine entscheidende Rolle bei der Aufrechterhaltung einer präzisen Bewegung während Stanzen, Leerstellen und Formen. Durch die stabile Führung während des gesamten Stanzprozesses trägt sie zur Verbesserung der Produktionskonsistenz bei, reduziert Abmessungsvariationen und unterstützt eine effiziente Werkzeugleistung in anspruchsvollen Fertigungsumgebungen.
Hergestellt aus hochwertigem gehärtetem legierten Stahl und durch Präzisionsschleifen verarbeitet, bietet die Metallstanzform-Führungssäule ausgezeichnete Verschleißfestigkeit, Festigkeit und Maßstabilität. Seine glatte Oberflächenoberfläche minimiert die Reibung zwischen den Führungskomponenten und gewährleistet eine zuverlässige Bewegung während des Dauerbetriebs. Die robuste Struktur ist so konzipiert, dass sie wiederholenden Aufprallbelastungen standhält, die häufig bei Hochgeschwindigkeitsstanzanwendungen auftreten, was hilft, die Lebensdauer der Werkzeuge zu verlängern und den Wartungsbedarf zu reduzieren.
Die Metall-Stanzform-Führungssäule ist in verschiedenen Durchmessern und Längen erhältlich, um unterschiedliche Formen des Stempelsatzes zu berücksichtigen. Es kann nach ISO-, DIN-, JIS- oder individuellen Spezifikationen hergestellt werden, um spezifische industrielle Anforderungen zu erfüllen. Weit verbreitet in der Automobilteileproduktion, der Fertigung elektronischer Hardware, in der Gerätebauteile- und Präzisionsmetallformindustrie bietet es eine zuverlässige Ausrichtungsleistung und langfristige Betriebssicherheit für moderne Stanz- und Werkzeugsysteme.
Technische Daten
| Gegenstand | Beschreibung |
|---|---|
| Produktname | Leitsäule der Metallstanzform |
| Produkttyp | Leitfaden / Leitpfeiler |
| Material | SUJ2 / GCr15 / 100Cr6 |
| Härte | HRC 58–62 |
| Oberflächenfinish | Präzisionsboden |
| Oberflächenrauheit | Ra 0,2–0,8 μm |
| Geradlinigkeit | ≤ 0,005 mm |
| Rundung | ≤ 0,003 mm |
| Durchmesserbereich | 10 mm – 80 mm |
| Längenbereich | 80 mm – 1200 mm |
| Toleranz | ISO / DIN-Standard |
| Zollservice | Verfügbar |
Drei zentrale Anpassungsaspekte, die auf Ihre Bedürfnisse zugeschnitten sind
Verschiedene Anpassungsmethoden werden angepasst, um unterschiedliche Anforderungen zu erfüllen.
Präzisionsfertigung, ausgezeichnete Qualität
Überlegene Aufprallwiderstandsfähigkeit
Er ist so konstruiert, dass er wiederholte Stanzkräfte aushält, wobei die strukturelle Integrität und die zuverlässige Führungsleistung unter anspruchsvollen Hochgeschwindigkeits-Metallumformungsverfahren erhalten bleiben.
Präzisionsbewegungssteuerung
Bietet eine genaue Anleitung während des gesamten Stanzzyklus, sorgt für einen gleichmäßigen Matrisenweg und verbessert die Konsistenz in der Herstellung von fertigen Metallkomponenten.
Reduzierter Werkzeugwartungsbedarf
Hochwertige Materialien und präzise Verarbeitung helfen, den Verschleiß zu minimieren, wodurch die Wartungshäufigkeit verringert und Ausfallzeiten in industriellen Fertigungsumgebungen verkürzt werden.
Anpassungsfähig an verschiedene Die-Systeme
Erhältlich in verschiedenen Größen und Spezifikationen, was eine nahtlose Integration in verschiedene Stanzwerkzeuge und maßgeschneiderte Metallformwerkzeuge ermöglicht.
Verfeinerter Service, verkürzte Lieferzeit
Von der Designprüfung bis zur Umsetzung bieten wir während des gesamten gesamten Prozesses eine gezielte Einzelbetreuung an.
Beratung → Bereitstellung von Zeichnungen → Designprüfung und Angebot → Auftragsbearbeitung → Qualitätsprüfung → pünktliche Lieferung → Nachverfolgung nach dem Verkauf
Unsere Vorteile
Gestützt auf über 25 Jahre Ingenieurerfahrung bietet unser Team umfassende Dienstleistungen – von maßgeschneidertem Formdesign und Präzisionsbearbeitung bis hin zur Serienproduktion – unterstützt von einem robusten Qualitätssicherungssystem und proaktivem Kundenservice. Zertifiziert nach ISO9001, ISO14001 und IATF 16949, streben wir stets nach Exzellenz in Qualität, Innovation und Kundenzufriedenheit.
Über 100.000 Einheiten auf Lager, mit 2-Stunden-Versand für Standardprodukte.
Implementierung eines dreistufigen Inspektionssystems – erste Materialkontrolle, In-Process-Inspektion und Endkontrolle.
Großer Bestand und schnelle Bearbeitung, was eine pünktliche Lieferung mit 100%iger Produktinspektion gewährleistet.
Anwendungsbereich
Die bevorzugte Wahl in verschiedenen Branchen.
FAQ
F1: Wofür wird eine Metall-Stanzform-Führungssäule verwendet?
Sie wird verwendet, um eine präzise Ausrichtung und eine gleichmäßige Bewegung zwischen oberen und unteren Stanzformen während der Metallumformung zu gewährleisten.
F2: Welche Materialien werden häufig verwendet?
Es wird typischerweise aus gehärtetem legiertem Stahl wie GCr15, SUJ2 oder 100Cr6 gefertigt, um hohe Festigkeit und Verschleißfestigkeit zu gewährleisten.
F3: Kann es angepasst werden?
Ja, Durchmesser, Länge, Härte und Toleranz können je nach verschiedenen Anforderungen der Stanzmatris angepasst werden.
F4: Ist es für die Hochgeschwindigkeitsproduktion geeignet?
Ja, sie ist für Hochgeschwindigkeits-Stanzumgebungen konzipiert und bietet stabile Leistung unter kontinuierlichen Aufpralllasten.
F5: Wo wird es häufig verwendet?
Es wird häufig in der Automobilteile-, Elektronikhardware-, Gerätekomponenten- und Präzisionsmetallstanzindustrie eingesetzt.
